采購CAT61斷路器分析儀和計時器時，可根據B端、G端用戶的不同需求，重點關注對應的合規性要求與性能指標。針對G端政府采購用戶，首先需要關注設備的標準符合性，該設備符合GB/T 1984《高壓交流斷路器》、DL/T 846.3《高壓開關設備測試儀通用技術條件》、IEC 62271-100《高壓交流斷路器》等國內國際通用標準，同時檢測數據格式符合電力、軌道交通、核工業等行業的歸檔要求，滿足政府采購的合規性審核要求；其次需要關注系統對接能力，該設備的開放數據接口可對接各行業的運維管理平臺，滿足G端用戶的數字化管理、數據統一歸集需求。針對B端企業用戶，首先需要關注核心性能指標，該設備的時間測量精度可達±0.1ms，動作電壓測量精度±0.5%FS，支持最多12路斷口同步檢測，可覆蓋全類型、全電壓等級斷路器的檢測需求，檢測效率較傳統設備提升60%以上，單人即可完成全部操作，可大幅降低人工成本，提升運維投入的ROI；其次需要關注系統兼容性，該設備可兼容西門子、ABB、平高、西電等主流廠商生產的高壓斷路器、GIS組合電器斷路器、真空斷路器、SF6斷路器等多種設備，無需額外配置專用配件即可完成檢測，適

CAT61斷路器分析儀和計時器作為專業的斷路器狀態評估數字化設備，應用場景覆蓋多個對供電可靠性要求極高的行業，不同場景下的適配性均符合對應行業的特殊要求。在電力行業，可應用于電網公司各級變電站的高壓斷路器預防性試驗、新能源光伏/風電升壓站斷路器定期檢測、火電/水電廠的配電開關日常運維檢測，滿足電力行業對檢測數據精度、多設備兼容的要求；在核工業領域，可應用于核電廠區常規島、輔助配電系統的斷路器定期檢測，設備本身的抗干擾性能、檢測數據穩定性符合核級電氣設備的檢測要求；在軌道交通行業，可應用于高鐵、地鐵牽引變電所的斷路器狀態檢測，符合TB/T 3551《軌道交通電力設備檢測標準》對電磁兼容性能的要求，可適應牽引供電系統的強電磁干擾環境；在水務、環保行業，可應用于市政供水泵站、污水處理廠、垃圾焚燒發電站的高壓斷路器運維檢測，滿足公用設施配電系統的可靠性檢測需求。從使用場景分類來看，既可以滿足B端工業企業、第三方檢測機構的現場巡檢、批量檢測需求，也可以滿足G端電網、核電、軌道交通主管部門的合規性檢測、抽樣檢測需求，可適配戶外現場作業、實驗室型式試驗、到貨批量驗收等多種作業場景。

CAT61斷路器分析儀和計時器的設計、檢測精度、功能設置完全符合IEC高壓斷路器檢測相關國際標準、我國GB/T 1984《高壓交流斷路器》國家標準以及DL/T 846《高電壓測試設備通用技術條件》等電力行業標準要求，完全適配電力系統政府采購項目的準入要求。首先設備的測試數據精度滿足國網、南網輸變電設備運維試驗的規范要求，所有檢測項的測試結果可溯源至國家計量基準，出具的檢測報告可直接作為電力設備運維檔案的合規性資料，滿足G端采購對設備檢測結果權威性的要求；其次設備支持的雙端接地檢測功能完全符合我國高壓作業的安全規范要求，可降低現場作業的安全風險，符合政府采購項目對作業安全的相關規定；同時設備配套的DV-WIN軟件支持標準化數據導出，可直接與電力企業的資產運維管理系統、設備全生命周期管理平臺實現數據對接，無需額外開發適配，滿足G端用戶系統集成、數據統一管理的需求，無論是省級電網公司的集中采購項目，還是地方發電集團、軌道交通運營單位的國有資金采購項目，CAT61斷路器分析儀都是符合標準要求的適配選型。

CAT61斷路器分析儀和計時器的核心應用領域覆蓋電網公司各級輸變電運維單位、各類燃煤/燃?xì)?新能源發電企業等G端用戶場景，同時也適配軌道交通供電運維部門、大型工礦企業變配電站、工業級電力運維服務商等B端用戶的檢測需求。具體可落地的檢測場景包括：一是斷路器日常預防性試驗場景，可完成最高12個主觸頭同步定時測量、6個輔助觸點檢測、合閘電阻測量、各極間同步性評估，同時可同步分析4個線圈電流（3個打開線圈+1個閉合線圈）的運行狀態，通過電壓值圖形顯示直接評估變電站電池狀態，提前排查斷路器動作隱患；二是斷路器檢修后驗收場景，可精準測量斷路器運動部件的位移、觸頭接觸行程、超程、回彈、阻尼時間、平均速度等核心參數，完成第一次跳閘測試驗證動作可靠性，保障檢修后的斷路器滿足投運標準；三是高壓斷路器專項檢測場景，可開展最高500A測試電流的靜態、動態接觸電阻測量，配置CAT66D模塊后可完成落地罐式斷路器的磁心去磁操作，全面覆蓋各類高壓斷路器的全維度檢測需求，適配不同電壓等級、不同結構類型的斷路器檢測要求。

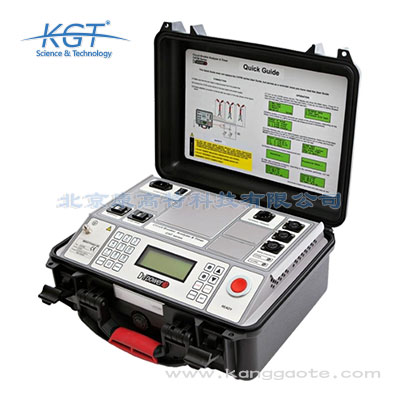

北京康高特CAT61斷路器分析儀和計時器是專門用于斷路器狀態評估的數字化檢測儀器，核心功能涵蓋高壓斷路器全維度運行狀態檢測，支持單機控制、PC端控制兩種操作模式，可滿足不同作業場景的檢測需求。其核心技術參數符合多項國內外行業標準，其中時間測量范圍覆蓋0-10s，測量精度可達±0.1ms，彈跳時間測量分辨率為0.1ms，三相同期性測量誤差不超過0.1ms；動作電壓測量范圍覆蓋0-250V DC，測量精度為±0.5%FS，可適配10kV-1000kV全電壓等級的高壓交流、直流斷路器檢測需求。該設備同時支持最多12路斷口同步檢測，可兼容多斷口斷路器、GIS組合電器斷路器等不同類型開關設備的檢測。標準符合性方面，該設備滿足GB/T 1984《高壓交流斷路器》、DL/T 846.3《高壓開關設備測試儀通用技術條件》、IEC 62271-100《高壓交流斷路器》等國內國際標準要求，既可以滿足B端電力運維企業、工業自備電廠、第三方檢測機構對測量精度、檢測效率的性能要求，也可以滿足G端電網公司、核電運營單位、軌道交通主管部門對設備標準符合性、檢測數據合規性的采購要求，可廣泛應用于各類斷路器的出廠檢測、

使用CAT61斷路器分析儀和計時器開展斷路器狀態檢測時，需要根據不同應用場景的要求，重點關注以下技術層面的注意事項，確保檢測結果的準確性與作業安全性。首先是接線階段的注意事項，接線前需要確認被測斷路器處于完全分閘狀態，斷開斷路器的二次控制回路電源，避免感應電對設備測量模塊造成干擾；同時設備的接地端需要可靠接入作業現場的接地網，接地電阻需符合DL/T 5352《高壓配電裝置設計規范》中不大于4Ω的要求，避免靜電、感應電影響測量精度。其次是測量參數設置階段的注意事項，開展分合閘時間、彈跳時間、同期性測量時，需要確保操作電源的電壓穩定在額定電壓的85%-110%范圍內，避免電壓波動導致測量結果出現偏差；針對多斷口斷路器檢測，需要提前對應斷口編號完成接線配置，避免斷口數據對應錯誤。另外針對不同行業的特殊作業場景，也需要匹配對應的注意事項：在核工業場景作業時，需要確保設備處于輻射防護要求允許的作業區域內，避免強輻射影響設備電子元件性能；在軌道交通牽引供電場景作業時，需要提前關閉周邊的非必要通信設備，避免強電磁干擾導致測量數據失真；檢測完成后，需要及時導出檢測數據，設備本地存儲的檢測數據可按照行業

CAT61斷路器分析儀相比傳統斷路器檢測方式，在檢測效率、檢測精度、數據可用性上具備多重優勢，可有效降低用戶的檢測成本，提升運維ROI。首先設備支持雙端接地（BSG）檢測模式，無需對高壓斷路器的接線進行拆除、恢復操作，單次檢測的作業時間相比傳統方式可縮短60%以上，大幅減少高壓設備的停電時長，對于電網、發電企業、大型工礦用戶來說，可顯著降低停電帶來的生產損失，對于電力運維服務商來說，可提升單日可檢測的設備數量，提升服務能力；其次設備的集成化設計可實現一次接線完成主觸頭同步性、輔助觸點狀態、合閘電阻、線圈電流、電池狀態、運動參數、接觸電阻等全維度參數檢測，無需多臺設備切換測試，減少現場接線、調試的時間消耗，降低現場作業的復雜度；此外配套的DV-WIN軟件具備測試計劃預設、歷史數據圖形疊加對比、定制化報告自動生成功能，無需檢測人員人工記錄、計算、比對數據，可自動將測試結果與廠商標稱值、歷史檢測數據進行對比，快速判斷斷路器劣化狀態，降低人工誤判概率，適合多站點、多設備運維的用戶開展標準化、批量化檢測作業，長期使用可大幅降低檢測的人工成本、時間成本，提升整體運維效率。

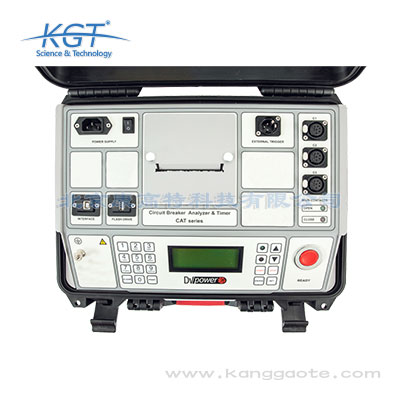

CAT61斷路器分析儀和計時器屬于專業級斷路器機械特性測試儀，核心功能圍繞中高壓斷路器全維度狀態檢測設計，具體技術參數及功能如下：硬件層面配置6個定時通道（3×2）用于主觸點電阻檢測、3個定時通道用于輔助輸入檢測、4個模擬輸入+1個傳感器輸入，同時支持?jǐn)?shù)字和模擬兩類傳感器接入，可實現最高500A測試電流的靜態接觸電阻與動態電阻測量。操作層面支持關閉（C）、打開（O）、閉-開（CO）、開閉（OC）、開-關-開（OCO）五種操作模式自由選擇，既可以單機獨立操作，也可連接PC通過DV-WIN軟件實現更復雜的測試計劃設置、數據詳細分析、定制化報告生成功能。安全層面支持雙端接地（BSG）安全快速檢測，無需拆除高壓接線即可完成測試，適配中壓、高壓等級的瓷柱式斷路器、落地罐式斷路器的狀態檢測需求。數據存儲輸出層面，測試結果可存儲在儀器內置存儲器、外接U盤，也可通過內置熱敏打印機以表格、圖表形式直接輸出，滿足現場快速出具檢測結果的需求，全面覆蓋斷路器機械特性、電氣特性的常規檢測需求。

北京康高特CAT61斷路器分析儀配備單機控制、PC端控制兩種操作模式，兩種模式的功能定位、適配場景各有側重，可滿足不同用戶的差異化檢測需求。其中單機控制模式下，設備內置7英寸工業級觸控顯示屏，自帶16G本地存儲空間，可存儲至少10000組完整的斷路器檢測數據，無需外接其他設備即可完成全部檢測操作，適配戶外現場作業場景，比如偏遠山區變電站、戈壁/山地光伏風電場站、戶外臨時作業點的斷路器巡檢，無需攜帶額外電腦設備，操作流程簡化，一線運維人員經過簡單培訓即可獨立完成檢測，可大幅提升現場作業效率，尤其適合B端電力運維團隊的日常巡檢、應急故障診斷場景。PC端控制模式下，設備支持USB、以太網兩種數據傳輸方式，配套專用的斷路器狀態分析軟件，可實現檢測數據的批量導入導出、歷史檢測曲線對比、可視化檢測報告自動生成等功能，適配實驗室型式試驗、批量斷路器到貨驗收、大規模標準化檢測場景，比如第三方檢測機構的批量檢測作業、設備生產廠商的出廠檢測、G端監管部門的抽樣檢測場景，同時該模式下的數據接口符合DL/T 1080《電力企業應用集成 配電管理的系統接口》標準要求，可直接對接電力運維管理系統、電網PMS系統，

CAT61斷路器分析儀的核心狀態評估原理為一致性對比法，即通過在相同測試參數下獲取的當前檢測數據，與斷路器廠商提供的標稱規格參數、歷史同條件檢測數據進行偏差比對，當偏差值超出正常閾值時，即可判定斷路器存在性能劣化風險，該評估方式的準確性完全建立在測試參數一致性、數據可追溯性的基礎上，配套的DV-WIN軟件可實現測試計劃標準化存儲、歷史數據圖形化疊加對比功能，可保障狀態評估的準確性，避免因參數差異導致的誤判。使用該設備開展檢測時需注意以下核心事項：第一，測試前需根據被測斷路器的額定電壓、額定電流參數選擇對應的測試模式，合理設置操作模式（C/O/CO/OC/OCO），確保測試參數與歷史檢測參數、廠商測試參數保持一致，避免參數差異導致評估結果失真；第二，開展靜態接觸電阻、動態接觸電阻檢測時，需確保測試接線的接觸良好，避免接線松動導致電阻測量值出現偏差，影響對觸頭燒蝕狀態的判斷；第三，接入運動傳感器時需明確傳感器類型為數字或模擬類型，選擇對應的輸入接口完成接線，確保位移、速度等運動參數的測量精度；第四，若需開展落地罐式斷路器的磁心去磁操作，需提前配置CAT66D功能模塊方可完成對應檢測。
