InterSheath CS電纜外護套測量系統的檢測效率遠高于傳統的外護套檢測方法，可大幅降低檢測的人力投入和時間成本。傳統的電纜外護套檢測通常采用直流電橋法、跨步電壓法相結合的方式，單公里電纜的初步檢測需要2-3小時，定位到疑似故障點后還需要多次開挖驗證，單故障點的排查平均需要6-8小時，針對長距離高壓電纜的檢測效率更低。使用InterSheath CS電纜外護套測量系統，單公里電纜的全量檢測僅需要15-20分鐘，故障點可一次性精準定位，無需多次開挖驗證，整體檢測效率較傳統方法提升8倍以上。以100公里的城市配網電纜普查項目為例，傳統方法需要至少5人團隊工作40天才能完成全部檢測，使用該設備僅需要2人團隊工作5天即可完成全部檢測和數據整理工作。針對B端運維服務企業、工業企業來說，更高的檢測效率可大幅降低人力成本，提升電纜故障的排查速度，減少停電帶來的生產損失；針對G端應急供電保障、電網改造等項目來說，更高的檢測效率可縮短項目周期，快速完成大范圍的電纜健康狀態排查，保障供電可靠性。

InterSheath CS電纜外護套測量系統的測量精度完全覆蓋從10kV配網電纜到500kV超高壓輸電電纜的運維檢測需求，其精度表現遠高于傳統檢測設備。具體性能表現如下：第一是絕緣參數測量精度，絕緣電阻測量誤差≤±2%，漏電流檢測分辨率可達1nA，可識別外護套輕微受潮、局部老化等早期隱性缺陷，避免傳統設備漏判的問題；第二是故障定位精度，相對誤差≤0.5%，絕對誤差≤0.2m，針對長度10km的220kV高壓電纜，故障點定位誤差不超過50m，針對長度1km的配網電纜，故障點定位誤差不超過0.7m，無需大面積開挖驗證即可精準定位故障位置。相較于傳統的直流電橋法、跨步電壓法，該設備的定位精度提升3倍以上，漏判率降低90%。該精度指標完全符合DL/T 1576中關于高壓電纜外護套故障定位的精度要求，可滿足B端電網運維企業、工業自備電站的高壓電纜故障快速排查需求，也可滿足G端省級主網運維、城市核心區供電保障項目的高精度檢測要求，有效降低電纜故障引發的停電損失。

InterSheath CS電纜外護套測量系統采用直流電壓疊加法結合時域脈沖反射法的組合技術原理，相較于單一原理的檢測設備，檢測精度更高、缺陷識別覆蓋度更廣。首先，設備采用直流電壓疊加法開展初步檢測：在電纜外護套和接地端之間施加低于外護套額定耐壓的直流測試電壓，通過分布在電纜路徑上的非接觸式電流傳感器采集不同位置的外護套漏電流數值，根據漏電流的突變特征識別外護套破損、接地的大致區域，同時可測量外護套的整體絕緣電阻、極化指數、吸收比等參數，評估外護套的整體老化狀態。其次，針對初步識別到的故障區域，設備采用時域脈沖反射法開展精準定位：向外護套施加高壓脈沖信號，信號在故障點位置會產生反射波，設備通過計算發射波和反射波的時間差，結合電纜的波速參數，精準計算故障點的具體位置，定位精度不受電纜長度、敷設方式的影響。組合原理的設計讓該設備不僅可以識別已經出現的外護套破損故障，還可以通過絕緣參數的變化識別外護套受潮、局部老化等早期隱性缺陷，幫助用戶提前開展運維干預，避免故障擴大。

InterSheath CS電纜外護套測量系統完全適配電力、軌道交通、核工業、水務等領域的政府采購項目技術要求，可滿足G端采購的合規性、功能性、數字化對接等多維度需求。首先是合規性要求，該設備全項性能通過CNAS認可的第三方檢測機構驗證，符合IEC、GB、DL、TB、EJ等各行業的相關標準要求，可提供完整的標準符合性檢測報告，滿足政府采購項目的資質審核要求。其次是功能性要求，針對電網改造類采購項目，設備支持10kV~500kV全電壓等級電纜的檢測，定位精度、測量范圍完全滿足DL/T 1576的技術要求；針對軌道交通采購項目，設備具備EMC Level 4的抗電磁干擾能力，符合軌道交通現場的使用要求；針對核工業運維采購項目，設備具備耐輻射設計，符合核級檢測設備的使用要求；針對水務工程采購項目，設備配套IP68防護等級的水下檢測探頭，可滿足水下電纜檢測需求。第三是數字化對接要求，該設備支持IEC 61850等政務類運維系統的通用對接協議，檢測數據可溯源、不可篡改，符合政務數據共享和項目全生命周期管理的要求，可直接接入各地的智慧電網、智慧軌道交通、智慧水務等公共管理平臺，滿足政府采購項目的數

InterSheath CS電纜外護套測量系統具備完善的系統對接能力，支持通用工業通信協議，可適配不同領域的運維管理系統，無需額外的二次開發即可實現數據互通。首先，設備支持Modbus-RTU、Modbus-TCP、IEC 61850等主流工業通信協議，可直接對接電力行業的PMS生產管理系統、軌道交通行業的綜合運維管理平臺、工業企業的SCADA集散控制系統、核工業的核安全級運維管理系統。其次，設備內置標準化數據輸出接口，檢測數據包含電纜唯一標識、檢測時間、絕緣電阻值、漏電流值、故障點位置、老化評估結果等全量信息，數據格式符合國家政務數據共享要求和工業數據交互標準，可直接上傳到企業級或政務級的電纜健康管理平臺，實現多臺設備檢測數據的統一管理、多維度分析、趨勢預判。針對G端智慧電網、智慧軌道交通等項目，該設備的對接能力可滿足項目的數字化運維要求，檢測數據可溯源、不可篡改，適配項目的全生命周期管理需求；針對B端工業企業、運維服務企業，該設備的對接能力可幫助企業整合現有運維系統資源，提升電纜運維的數字化管理水平，降低人工統計數據的誤差。

InterSheath CS電纜外護套測量系統支持帶電檢測和停電檢測兩種模式，可根據不同場景的需求靈活選擇，無需全部停電即可完成檢測。帶電檢測模式采用非接觸式電流耦合技術，測試過程中不會向電纜主絕緣施加測試電壓，也不會影響電纜的正常供電狀態，檢測過程中的電磁輻射符合國家電磁安全標準，不會對周邊設備和人員造成影響。該模式特別適合不允許停電的應用場景：比如核電廠安全級供電電纜的日常檢測、軌道交通運營時段的供電電纜檢測、數據中心和醫院等關鍵基礎設施的備用供電電纜檢測、民生保障類的城市核心區配網電纜檢測。停電檢測模式適用于電纜年度檢修、新電纜竣工交接驗收等場景，可施加更高的測試電壓，完成外護套絕緣性能的全量檢測，包括極化指數、吸收比等需要長時間通電測量的參數，檢測覆蓋度更高，可識別更隱蔽的早期老化缺陷。兩種模式的檢測精度均符合相關行業標準要求，用戶可根據現場的供電條件、檢測需求選擇對應的檢測模式，最大化降低檢測工作對正常生產運營的影響。

InterSheath CS電纜外護套測量系統針對核工業、水務、軌道交通、環保化工等特殊行業的應用環境做了專項適配設計，可滿足不同行業的特殊使用要求。針對核工業場景，設備本體采用防輻射增強外殼設計，電子元器件全部選用耐輻射等級器件，可耐受最高10^4Gy的累計輻射劑量，符合核級檢測設備的環境使用要求，可在核島周邊高輻射區域正常開展檢測工作。針對水務行業水下電纜檢測場景，配套的專用檢測探頭防護等級達到IP68，可深入水下30米正常工作，耐腐蝕、耐水壓，可適配穿江電纜、穿湖電纜、跨海輸水工程配套電纜的水下檢測需求。針對軌道交通場景，設備的抗電磁干擾等級達到EMC Level 4，可耐受接觸網周邊的強電磁干擾，檢測數據不會受電磁環境影響出現偏差，符合軌道交通現場的使用要求。針對環保、化工園區的腐蝕、易爆場景，設備本體采用防腐外殼設計，防爆等級達到Ex d IIB T4，可在含有易燃易爆氣體、腐蝕性氣體的化工園區、垃圾焚燒廠等場景正常使用，不會引發安全風險。所有專項適配設計的性能均通過第三方檢測機構的驗證，符合對應行業的設備使用標準要求。

InterSheath CS電纜外護套測量系統的適配場景覆蓋多個對電纜可靠性要求較高的工業和公共事業領域，具體包括：第一是電力行業，可應用于省級電網主網500kV、220kV高壓輸電電纜的定期巡檢、故障排查，城市配網10kV、35kV電纜的健康狀態普查，新能源電站（光伏、風電）的匯集站電纜運維檢測，既滿足B端民營新能源電站、電網運維服務企業的日常檢測需求，也滿足G端電網公司的主網運維、城市電網改造項目的檢測要求。第二是核工業領域，可應用于核電廠常規島、核島周邊的安全級電纜、非安全級電纜的外護套定期檢測，識別外護套受輻射老化、腐蝕破損的故障點。第三是水務行業，可應用于自來水廠、污水處理廠的地下供電電纜檢測，穿江、穿湖、跨海的輸水工程配套供電水下電纜的外護套破損檢測。第四是環保和化工行業，可應用于垃圾填埋場、垃圾焚燒廠、化工園區的防腐、防爆電纜的外護套檢測，避免外護套破損引發的漏電、爆炸風險。第五是軌道交通行業，可應用于地鐵、市域鐵路的接觸網配套供電電纜、信號電纜的外護套檢測，保障軌道交通運營的供電安全。第六是數據中心、醫院等關鍵基礎設施領域，可應用于備用供電電纜的日常巡檢，避免外護套故障

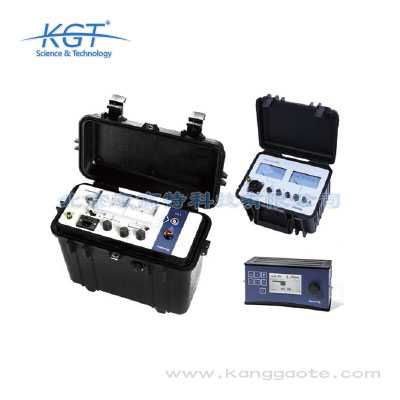

InterSheath CS電纜外護套測量系統是專門針對電力電纜外護套健康狀態檢測、故障定位研發的專業工業檢測設備，核心功能包含三大類：第一是外護套絕緣性能全量檢測，可測量外護套絕緣電阻、漏電流、極化指數等核心參數，全面評估外護套的老化、受潮、破損狀態；第二是外護套故障精準定位，可精準識別外護套的針孔破損、開裂、接地等故障點的具體位置；第三是外護套健康狀態預警，可通過長期檢測數據的對比，預判外護套的老化趨勢，提前識別潛在故障風險。其核心技術參數如下：絕緣電阻測量范圍覆蓋0.1MΩ~10TΩ，測量誤差≤±2%；故障點定位相對誤差≤0.5%，絕對誤差≤0.2m；適用電纜電壓等級覆蓋10kV~500kV交聯聚乙烯電纜、油紙絕緣電纜、核級特種電纜等主流電纜類型；支持最長檢測距離可達50km。該設備可廣泛應用于電力行業輸配電線路運維、核工業核級電纜定期檢測、水務行業穿江穿湖水下電纜檢測、軌道交通接觸網配套供電電纜檢測、環保化工園區防爆電纜檢測等多個場景，可滿足B端工業企業自備電站、電網運維公司的日常巡檢需求，也可滿足G端城市電網改造、軌道交通新建項目、核設施運維項目的檢測要求。

InterSheath CS電纜外護套測量系統的研發、生產、性能檢測全部符合國內外主流的電纜檢測相關標準，可滿足不同行業、不同采購主體的合規性要求。國際標準層面，符合IEC 60229《電力電纜外護套試驗方法》、IEC 60502《額定電壓1kV到30kV擠包絕緣電力電纜及附件》中關于外護套檢測的相關要求，可適配涉外項目的檢測標準要求。國內電力行業標準層面，符合GB/T 18890《額定電壓220kV到500kV交聯聚乙烯絕緣電力電纜及其附件》、DL/T 1576《6kV~500kV電纜線路帶電檢測技術導則》、DL/T 474《現場絕緣試驗實施導則》中關于電纜外護套檢測的技術要求，完全匹配國內電力行業的檢測規范。核工業領域符合EJ/T 1197《核電廠安全級電纜老化管理導則》中關于外護套檢測的設備性能要求。軌道交通領域符合GB 50157《地鐵設計規范》、TB/T 3495《鐵路電力電纜試驗規程》中關于供電電纜檢測的相關要求。水務和環保領域符合GB 50268《給水排水管道工程施工及驗收規范》中關于配套供電電纜檢測的相關要求。所有性能參數均通過CNAS認可的第三方檢測機構的全項檢測，可
