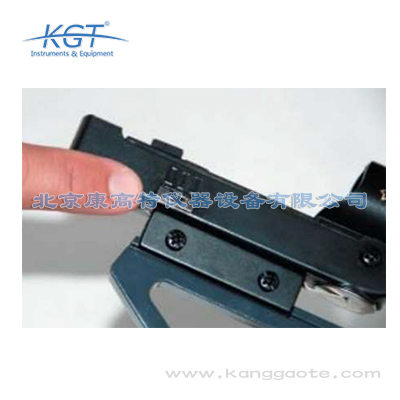

拋物面反射器的日常維護相對簡單，用戶需要注意以下幾點： **清潔保養**：每次使用后，應用干凈的濕布輕輕擦拭反射面，清除灰塵和污垢。切勿使用含酒精或溶劑的清潔劑，這些化學品可能損壞反射面的特殊涂層，影響檢測靈敏度。反射器整體設計簡潔，無復雜電子元件，清潔工作非常簡單。 **電池更換**：激光瞄準器使用CR2032 3V紐扣電池，位于瞄準器下方。打開電池倉即可更換。正常情況下，電池可使用數月。如發現激光點變暗或消失，應及時更換電池。長期不使用時，建議取出電池防止漏液損壞。 **存放環境**：反射器應存放在干燥通風處，避免長時間暴露在潮濕環境中。潮濕可能導致內部電路腐蝕，影響傳感器靈敏度和激光瞄準精度。建議使用原廠配備的手提箱存放，既能防震又能防潮。 **定期功能檢查**：建議每月進行一次簡單的功能檢查，確認激光瞄準清晰、傳感器響應正常。檢查時可對著已知目標（如墻壁）發射超聲波，觀察主機是否能正常接收和顯示信號。 **避免劇烈震動**：雖然反射器設計堅固，但劇烈震動或摔落可能影響校準精度和內部元件。如發生嚴重撞擊，建議聯系廠家進行重新校準。 **接口保護**：信號輸出接口（3.

拋物面反射器基于超聲波檢測原理，通過捕捉局部放電產生的超聲波信號來發現絕緣缺陷。 **檢測原理詳解**：當電氣設備絕緣存在缺陷時，在高電壓作用下會產生局部放電現象。這種放電會瞬間釋放能量，在放電點周圍產生超聲波脈沖。超聲波頻率通常在20kHz至100kHz范圍內，人耳無法聽到，但可通過專用超聲波傳感器檢測。拋物面反射器的傳感器中心頻率為40kHz，正好處于這個頻段，能夠靈敏地捕捉放電信號。 **拋物面設計優勢**：反射器采用拋物面反射結構設計，能夠收集更大面積的超聲波信號并匯聚到傳感器焦點。這種設計顯著提高了檢測靈敏度，使設備能夠在更遠距離檢測到微弱的放電信號，有效檢測距離達25米。 **可發現的主要絕緣缺陷類型**： 1. **表面放電**：絕緣子表面污穢在潮濕環境下產生的沿面放電，這種放電逐漸發展會導致絕緣老化甚至擊穿。 2. **絕緣子內部缺陷**：絕緣子內部存在氣泡、裂紋等缺陷時，會產生內部放電。 3. **電暈放電**：高壓設備端部出現的電暈放電，常見于架空線路上。 4. **松動接觸點放電**：設備內部接點松動造成的放電問題。 5. **潮濕污染導致的放電*

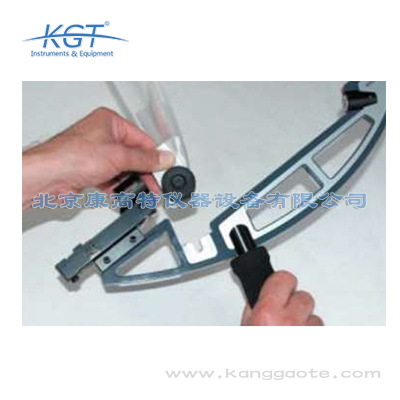

拋物面反射器配備的紅點激光瞄準指示器是快速精準定位檢測目標的關鍵功能。 **激光瞄準操作方法**：打開反射器底部的電池倉，裝入CR2032 3V紐扣電池（電池倉位于瞄準器下方）。按下電源開關后，一束紅色激光點將從反射器中心射出。用戶只需將紅色光點對準待檢測的設備部位，如絕緣子表面、套管端部等，即可確保檢測方向準確。 **瞄準距離建議**：激光瞄準在25米范圍內效果最佳。在此距離內，激光點清晰可見，能夠準確指示檢測區域中心。對于更遠的距離，激光點可能會擴散，但仍可作為方向參考。 **聽覺與視覺雙重輸出**：當檢測到局部放電信號時，反射器會生成聽覺信號（建議佩戴頭戴式耳機以減少環境干擾），同時在配套主機的顯示屏上顯示dB讀數。檢測人員可根據聲音強弱和數值變化判斷放電強度和位置。 **拆卸便攜設計**：反射器采用手持式設計，無需任何耦合劑即可直接使用。檢測完成后，旋下反射部分即可存放在手提箱中，結構簡潔，便于攜帶和存放。 **使用注意事項**：清潔反射面時應使用濕布輕輕擦拭，切勿使用清潔溶劑，以免損傷反射涂層影響檢測精度。激光瞄準器為精密光學元件，應避免劇烈震動和摔落。 總體而言

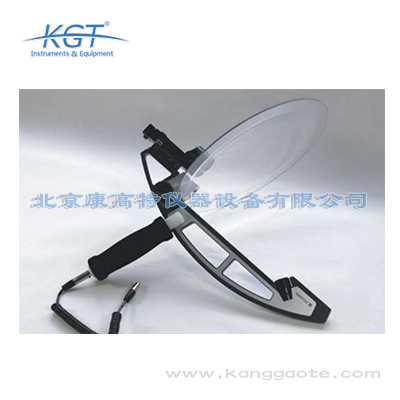

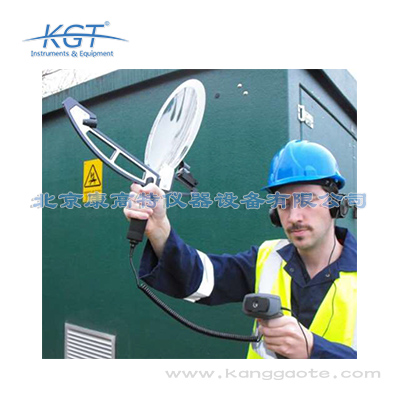

拋物面反射器手持式配件是英國IPEC品牌推出的超聲波局部放電檢測設備，其檢測能力在同類產品中表現出色。該配件的最大檢測距離可達25米，能夠有效捕捉遠距離設備的局部放電信號。 **測量范圍參數**：拋物面反射器的測量范圍為-6dBμV至+70dBμV，分辨率為1dB，準確性達到±1dB。傳感器中心頻率為40 kHz，靈敏度為-65dB min @ 40 kHz（0dB = 1 volt/μbarRMS SPL）。這些參數確保了設備能夠精確捕捉微弱的局部放電信號。 **適用檢測對象**：該配件專門設計用于檢測暴露絕緣表面的局部放電活動，主要檢測對象包括：架空線路絕緣子、密封端、柱式絕緣子等室外高壓設備的表面放電問題。拋物面反射器特別適合檢測暴露在空氣中的絕緣部件，這些部件因環境因素（污穢、潮濕、老化等）容易發生表面放電。 **典型應用場景**：在電網和電廠的開關站巡檢中，拋物面反射器發揮著重要作用。檢測人員可以在安全距離外對設備進行掃描，快速發現潛在絕緣問題。此外，對于大型變壓器、斷路器、互感器等設備的外絕緣檢測，該配件同樣表現出色。 **遠距離檢測優勢**：傳統超聲波檢測探頭通常

拋物面反射器作為超聲波局部放電檢測的傳感器配件，需要配合專用主機才能完成信號處理和數據分析。 **主要兼容主機**：根據產品技術資料，拋物面反射器可與以下主流局部放電檢測設備配合使用：PD-SGS便攜式局放檢測儀（康高特?zé)徜N產品）和PD局放探測器。這兩款設備都是電力行業廣泛使用的局部放電檢測儀器。 **信號傳輸方式**：反射器通過3.5mm或6.35mm TRS音頻接口（耳機插孔）連接主機，屬于模擬信號傳輸。這種標準接口設計使反射器具有較好的通用性，可與多種音頻輸入設備配合使用。 **免耦合設計優勢**：拋物面反射器采用無需耦合劑的設計理念，檢測時不需要在傳感器與被測表面之間涂抹超聲波耦合油或凝膠。這一設計大大簡化了戶外檢測操作，特別適合高空作業和寒冷環境下的使用。 **校準與維護**：反射器在出廠時已進行完全校準，用戶無需自行校準即可直接使用。但建議定期進行功能性檢查，確認激光瞄準器和傳感器工作正常。如發現測量數值異常，應聯系廠家進行專業校準。 **配套軟件支持**：配合主機使用時，反射器采集的信號數據可通過配套軟件進行分析和管理。PowerDB等數據管理軟件可實現測試數據
