Kamphone N智能電纜故障精確定點儀嚴格遵循國內外多領域行業標準開發，完全滿足B端企業生產運維、G端政府采購的合規性要求。通用標準層面，符合GB/T 18852《高壓電纜故障測試設備通用技術要求》、IEC 60270《局部放電測量標準》的相關規定，取得計量器具型式批準證書，檢測數據具備法定有效性；電力行業層面，符合DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：電纜故障定點儀》的行業要求，適配電網系統設備準入標準；核工業領域，符合HAF J0053《核電廠安全級電纜及現場接頭鑒定規程》的相關要求，可用于核級電纜的故障檢測作業；軌道交通領域，符合TB/T 3551《軌道交通 電纜測試設備通用技術條件》的行業標準，滿足鐵路、地鐵系統的設備采購要求；信創適配層面，設備操作系統支持統信UOS、銀河麒麟等國產操作系統，數據傳輸協議符合國家網絡安全等級保護2.0要求，完全滿足政府、國有單位的國產化采購要求，擁有完全自主知識產權，相關技術已取得多項發明專利授權，符合政府采購自主創新產品的相關認定標準。

Kamphone N智能電纜故障精確定點儀融合了弧反射法、聲磁同步法、跨步電壓法三種行業主流的檢測技術原理，結合AI算法實現全類型故障的精準定位。弧反射法原理是通過脈沖發生模塊向故障電纜施加高壓脈沖信號，當脈沖信號傳輸?shù)焦收宵c(diǎn)時，會因?yàn)楣收宵c(diǎn)的阻抗突變產生閃絡放電，同時生成反射脈沖信號傳輸回測試端，設備通過計算脈沖發射和接收的時間差，結合電纜的波速參數，即可計算出故障點距離測試端的大致距離，完成故障預定位；聲磁同步法原理是故障點發生閃絡放電時，會同時產生電磁波信號和聲波振動信號，設備通過傳感器捕捉兩種信號，計算兩種信號到達傳感器的時間差，即可得到傳感器距離故障點的精確距離，當傳感器移動到故障點正上方時，兩種信號的時間差為0，即可確定故障點的精確位置；跨步電壓法原理是針對電纜外鎧破損接地的故障，向故障電纜施加特定的直流脈沖信號，電流會通過故障點流入大地，在故障點周圍形成電位差，設備通過測量地面兩個探針之間的電位差變化，即可定位故障點的具體位置；三種技術原理相互配合，結合內置的AI波形識別、噪聲過濾算法，實現了全類型故障的快速、精準定位。

Kamphone N智能電纜故障精確定點儀可大幅提升電纜故障排查效率，為用戶帶來顯著的投入產出收益。首先是減少停電損失，傳統人工排查電纜故障平均耗時超過24小時，使用本設備平均故障排查時間可縮短到2小時以內，對于年產額10億級的工礦企業來說，每小時停電損失可達50萬元以上，單次故障排查即可減少數百萬元的停產損失；對于電網運維單位來說，可大幅縮短用戶停電時間，提升供電可靠性指標，滿足供電可靠性考核要求；其次是降低運維人力成本，傳統故障排查需要5-6人組成的運維團隊連續作業，使用本設備僅需2人即可完成全流程檢測，運維人力成本降低60%以上，單臺設備每年可節省人力成本超過20萬元；第三是減少施工成本，傳統故障排查因?yàn)槎ㄎ痪鹊停枰竺娣e開挖路面查找故障點，城市道路開挖每米成本可達1500元以上，本設備定位精度≤±10cm，僅需開挖1-2平米即可找到故障點，開挖成本降低90%以上，單次故障排查即可節省上萬元的施工成本；第四是提升運維數字化水平，設備可對接現有運維系統，自動生成電纜故障檔案，無需人工記錄，進一步降低運維管理成本，通常情況下，設備投入成本可在3-6個月內通過減少的損失和成本收回，

Kamphone N智能電纜故障精確定點儀相比傳統定點儀在檢測精度、檢測效率、場景適配性、數字化能力等方面都有顯著技術優勢。檢測精度層面，傳統定點儀采樣頻率通常為50MHz，定位誤差普遍在30cm以上，本設備采樣頻率達200MHz，定位誤差≤±10cm，精度提升2倍以上；檢測效率層面，傳統定點儀檢測高阻故障時需要先對故障點進行數小時的燒穿處理才能檢測，本設備支持直接檢測高阻閃絡、高阻泄漏故障，無需燒穿，檢測效率提升80%以上，同時內置AI波形自動解析算法，無需運維人員手動分析波形，操作門檻大幅降低；場景適配性層面，傳統定點儀通常僅支持10kV及以下電壓等級的電纜檢測，本設備適配0.4kV到220kV全電壓等級電纜，覆蓋輸變配全場景電纜檢測需求，同時整機防護等級更高，可適應潮濕、高寒、強電磁干擾等各類復雜作業環境，重量?jī)H3.2kg，比傳統定點儀輕50%，更便于戶外攜帶作業；數字化能力層面，傳統定點儀大多為單機作業，檢測數據需要人工記錄，本設備支持多協議系統對接，可直接同步檢測數據到各類運維平臺，滿足智慧運維的數字化需求，同時內置的故障數據庫可自動記錄每次檢測數據，便于后續分析溯源，完全符

Kamphone N智能電纜故障精確定點儀搭載AI智能信號處理算法，對全類型電纜故障的檢測準確率處于行業領先水平，完全滿足各行業的運維檢測需求。針對低阻故障、斷線故障、金屬性接地故障等易識別故障，檢測準確率可達100%，定位誤差≤±10cm；針對高阻閃絡故障、高阻泄漏故障等傳統設備難以直接檢測的故障類型，無需提前對故障點進行燒穿處理，直接采用弧反射法即可完成檢測，準確率≥99.5%，避免了燒穿作業帶來的電纜二次損傷風險；針對埋地電纜的外鎧破損接地故障，采用跨步電壓法檢測的準確率≥99%，可精準定位毫米級的外鎧破損點；針對復雜環境下的故障檢測，設備內置的自適應噪聲過濾算法可過濾95%以上的環境雜音，在城市密集街區、變電站強電磁干擾區域、軌道交通沿線振動干擾區域等復雜場景下，檢測準確率仍可保持在98%以上。目前該設備已在全國多個電網、核電廠、地鐵公司完成數千次故障排查驗證，實際故障定位準確率超過99.2%，完全替代傳統的人工排查方式。

使用Kamphone N智能電纜故障精確定點儀在復雜環境作業時，需遵循對應場景的操作規范，保障檢測準確率和作業安全。在變電站等強電磁干擾環境作業時，優先選擇聲磁同步檢測模式，將傳感器的靈敏度調整到自適應檔位，設備會自動過濾變電站的工頻電磁干擾，避免出現誤判；在地下管廊、水務管網等潮濕積水環境作業時，需確認傳感器的防水密封塞完全閉合，本設備傳感器防護等級為IP67，可在1米深的靜水中正常工作30分鐘，無需額外做防水處理；在核島等輻射環境作業時，需遵循核區域作業的安全規范，設備元器件均采用耐輻射設計，可在低劑量輻射環境下正常作業，不會出現元器件損壞的情況；在高寒、高海拔的軌道交通戶外線路作業時，設備工作溫度范圍為-40℃~65℃，無需額外做保溫或散熱處理，可直接開機使用；在城市密集街區作業時，可開啟AI噪聲過濾模式，過濾汽車通行、施工振動等環境雜音，提升故障信號識別準確率；所有作業場景下，都需嚴格遵守高壓作業安全規范，連接測試線時需確認電纜處于斷電狀態，避免發生觸電風險，檢測高壓電纜時需做好相應的安全防護措施。

Kamphone N智能電纜故障精確定點儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、工礦制造、城市管廊等多個領域。電力行業場景中，可用于輸變電線路高壓電纜故障排查、配網運維低壓配電電纜故障定位、變電站站內控制電纜檢測，滿足電網日常運維、故障搶修的作業需求；核工業場景中，可用于核島內部核級控制電纜、動力電纜的非破壞性故障檢測，適配核區域低輻射劑量作業的要求；水務行業場景中，可用于地下供水管網配套電力電纜、污水處理廠動力電纜的故障排查，適應地下管廊潮濕、積水的作業環境；環保行業場景中，可用于垃圾焚燒廠、危廢處理廠的動力電纜、監測信號電纜的故障檢測，適配高腐蝕、多粉塵的作業環境；軌道交通場景中，可用于地鐵接觸網供電電纜、信號控制電纜、高鐵站場電力電纜的故障排查，滿足高寒、高海拔、強風等戶外線路作業需求；此外還可用于工礦企業內部供電電纜故障排查、城市地下綜合管廊電纜日常巡檢等場景，覆蓋絕大多數工業電纜運維的檢測需求。

使用Kamphone N智能電纜故障精確定點儀開展電纜故障檢測分為三個標準化操作步驟，全程無需復雜配置，普通運維人員經過基礎培訓即可獨立完成操作。第一步是故障預定位，首先將設備的脈沖發生模塊與故障電纜的端部相連，選擇對應電纜的電壓等級、線徑參數，啟動弧反射法檢測模式，設備會自動向電纜施加匹配的高壓脈沖，捕捉故障點的閃絡放電反射波形，通過內置AI算法自動解析波形，計算出故障點距離測試端的大致距離，誤差可控制在1%以內，整個預定位過程耗時不超過5分鐘；第二步是路徑埋深探測，針對未知走向的埋地電纜，切換到路徑探測模式，向電纜注入特定頻率的電磁信號，使用配套的路徑傳感器沿著排查區域掃描，即可識別電纜的走向、埋深參數，自動生成電纜路徑走向圖，避免后續開挖作業破壞其他管線；第三步是故障精確定點，根據預定位得到的距離范圍，切換到聲磁同步檢測模式，使用聲磁一體化傳感器沿著電纜路徑掃描，設備會自動捕捉故障點放電產生的聲波信號和電磁波信號，通過計算兩種信號的時間差確定故障點的精確位置，定位完成后設備會自動發出提示，整個精確定點過程平均耗時不超過30分鐘，相比傳統定點設備效率提升4倍以上。

Kamphone N智能電纜故障精確定點儀具備完善的系統對接能力，可適配不同行業的現有運維管理平臺，滿足智慧運維的數字化需求。設備支持MQTT、Modbus、OPC UA等通用工業通信協議，可實現與各類運維平臺的無縫對接；電力行業場景中，可直接對接電網PMS2.0生產管理系統，將故障定位數據、電纜路徑數據、檢測報告自動同步到系統中，無需人工二次錄入，滿足電網數字化運維的要求；核工業場景中，可對接核設施運維管理平臺，將核級電纜的檢測數據、故障記錄同步到系統中，形成完整的電纜全生命周期管理檔案；軌道交通場景中，可對接地鐵、鐵路的綜合運維管理平臺，實現電纜故障的自動上報、運維工單自動生成，提升運維調度效率；水務、環保行業場景中，可對接智慧管網、智慧環保平臺，將地下電纜的位置數據、故障數據同步到平臺中，完善管線數字化檔案；同時設備支持檢測數據一鍵導出為CSV、Excel、PDF等通用格式，內置的國產化4G通信模塊可實現檢測數據的實時加密上傳，完全符合政府、國有單位的數據安全管理要求，適配信創體系下的各類運維平臺對接需求。

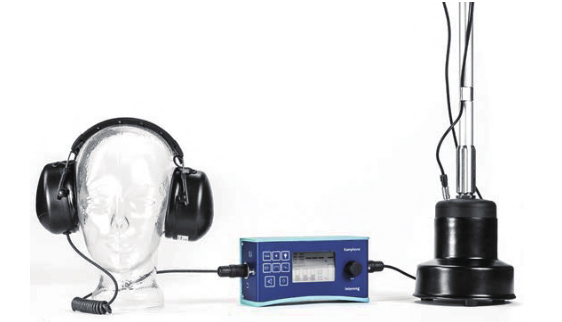

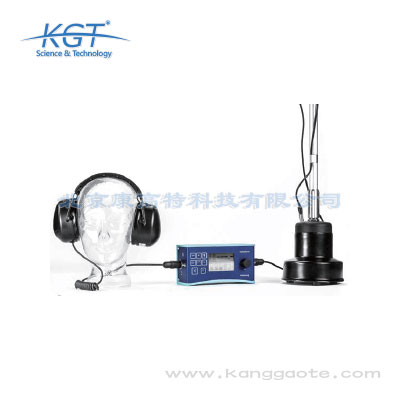

Kamphone N智能電纜故障精確定點儀是針對全電壓等級電纜故障檢測開發的專業工業檢測設備，核心功能覆蓋電纜故障預定位、路徑埋深探測、故障點精確定點全流程需求。技術參數層面，設備搭載200MHz高速采樣模塊，采樣分辨率可達1ns，故障預定位最大測試距離32km，精確定點誤差≤±10cm；支持聲磁同步、弧反射法、跨步電壓法三種檢測模式，可識別低阻故障、高阻故障、閃絡故障、斷線故障、泄漏故障、接地故障等全類型電纜故障；適配電纜電壓等級覆蓋0.4kV低壓配電電纜到220kV高壓輸變電電纜，兼容交聯聚乙烯電纜、鎧裝電纜、架空絕緣電纜、礦用電纜、核級控制電纜等主流電纜品類；整機采用一體化便攜設計，重量?jī)H3.2kg，工作溫度范圍覆蓋-40℃~65℃，傳感器防護等級達IP67，可適應潮濕、高寒、高海拔、強電磁干擾等復雜作業環境；內置10000+條電纜故障特征數據庫，搭載AI智能波形識別算法，可自動匹配故障類型并計算故障位置，無需人工手動解析波形，降低操作門檻，適合不同經驗水平的運維人員使用。
