PD-SG1便攜式局放定位儀的核心應用領域覆蓋電力、核工業、軌道交通、水務、環保、數據中心等多個行業，核心檢測對象為各場景下的高低壓開關柜設備。在電力行業，可應用于電網公司的輸變配電系統日常巡檢、預防性試驗，以及電廠的機組配套開關柜、升壓站開關柜帶電檢測，能夠在MV/HV故障發展為危險事故前提前識別隱患，保障供電穩定性。在軌道交通行業，可用于地鐵、輕軌牽引供電系統的開關柜局放檢測，適配車輛段、牽引變電所的帶電運維需求，不影響線路正常運營。在核工業領域，可用于核島外圍供電系統、常規島電氣設備的局放篩查，滿足核級電氣設備高可靠性檢測要求。在水務、環保行業，可應用于泵站、污水處理廠、垃圾焚燒發電項目的配電開關柜檢測，適配高濕、多粉塵的復雜作業環境。在數據中心場景，可用于核心配電房的7*24小時運維巡檢，無需停電即可完成局放檢測，避免停電導致的業務損失。同時該設備也適用于各類工業制造企業的車間配電系統預防性檢測，在不中斷生產的前提下完成電氣隱患排查。所有場景下檢測過程均無需停電，可大幅降低運維作業對正常生產運營的影響。

PD-SG1便攜式局放定位儀通過多重技術手段區分真實局部放電信號和現場電磁干擾，首先是多信號同步校驗技術，設備可同步采集TEV信號和超聲波信號，內部局部放電僅會產生TEV信號，表面爬電、電暈放電會同步產生TEV和超聲波信號，而現場的電機、通信設備、開關操作帶來的電磁干擾一般只會產生單一的TEV信號或者無匹配的TEV/超聲信號，通過兩類信號的關聯分析可初步過濾干擾；其次是PRPD相位分辨技術，設備的Cycle模式可生成相位分辨局部放電圖譜，真實局放信號的發生時間和工頻電壓的相位存在固定的對應關系，一般集中在電壓的正負半周峰值附近，而現場隨機電磁干擾的信號相位分布無規律，運維人員可通過圖譜特征直接區分真實局放和干擾；第三是信號幅值特征分析，真實局放信號的幅值會隨運行電壓的升高而增大，而干擾信號的幅值和運行電壓無關聯，結合多重分析手段，該設備的干擾識別準確率可達95%以上，可適配復雜的變電站、電廠現場檢測環境。

PD-SG1便攜式局放定位儀搭載雙傳感檢測系統，核心技術參數完全滿足各行業的高精度檢測需求。TEV檢測模塊方面，檢測頻段覆蓋3MHz~100MHz，測量范圍為-20dBmV~60dBmV，測量誤差≤±1dBmV，最小可檢測放電量可達10pC，可精準識別開關柜內部的早期微小絕緣放電缺陷；聲學檢測模塊方面，檢測頻段覆蓋20kHz~200kHz，可有效過濾工業環境中的低頻噪聲干擾，測量范圍為0dBμV~120dBμV，測量誤差≤±2dBμV，放電點定位精度≤5cm，可快速鎖定表面放電的具體位置，減少運維排查時間。設備整機重量僅1.2kg，內置大容量電池，連續工作時長可達8小時以上，支持長時間戶外現場作業。雙傳感器可同步采集數據，通過內置算法自動匹配兩種信號的特征，判斷放電類型和嚴重程度，檢測準確率可達95%以上。對于B端用戶而言，該設備的高精度檢測能力可有效降低絕緣故障引發的停電、火災等安全風險，減少故障損失，提升運維效率，大幅降低全生命周期的運維成本，具備極高的投入產出比。同時設備支持對接各類企業的運維管理系統，數據可直接導出為Excel、CSV等標準化格式，方便企業開展檢測數據的分析和臺

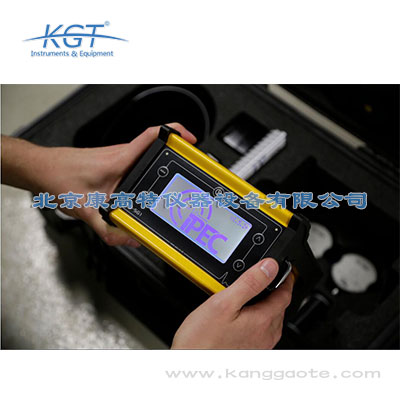

PD-SG1便攜式局放定位儀是英國IPEC研發的雙傳感器開關柜局放檢測定位設備，屬于專業手持式開關柜局放測試儀，核心功能覆蓋局放發現、驗證、定位全流程。該設備支持三類信號檢測：一是檢測開關柜內部放電產生的TEV信號，TEV測量范圍為0到80dBmV，分辨率1dB，測量精度±1dB，內置PRPD噪聲抑制功能；二是檢測表面爬痕或電暈產生的聲學放電信號，超聲測量范圍為-6dBμV到+70dBμV，分辨率1dB，精度±1dB，傳感器中心頻率為40kHz，靈敏度達-65dB（0dB=1volt/μbar RMS SPL）；三是搭載HFCT 48高頻電流傳感器，測量范圍為0到2000000pC，傳遞因子4.8V/A，頻率覆蓋100kHz到13MHz。設備搭載三種工作模式：Level模式用于快速篩查TEV和超聲波活動的存在；Cycle模式提供相位分辨局部放電顯示（PRPD），可區分真實PD活動和電噪聲干擾；Precedence模式通過雙高精度傳感器實現局放源定位，時間分辨率達240皮秒，距離分辨率為85mm，定位精度約8cm。硬件參數方面，主機尺寸為210x90x65mm，重量1.8kg，IP評級為

PD-SG1便攜式局放定位儀采用雙高精度TEV傳感器搭配皮秒級采樣模塊，局放定位精度處于行業領先水平。具體參數方面，設備的信號采樣分辨率可達1皮秒，基于時間差定位算法，針對開關柜內部的局放源，定位偏差可控制在單個柜室范圍內，即可精準區分故障位于開關柜的斷路器室、母線室、電纜室還是二次儀表室，無需拆解開關柜柜體即可確定故障的具體位置，大幅降低故障排查的作業難度和時間成本。該定位精度可完全滿足電力行業運維巡檢、故障檢測的需求，適用于變電站開關柜故障搶修、日常隱患排查等場景，即使是針對安裝密度較高的戶內開關柜組，也可精準區分局放信號來自哪一臺柜體的哪一個隔室，避免相鄰設備信號串擾導致的定位偏差，適配各類復雜站所的檢測需求。

PDSG1工業檢測設備具備極強的系統兼容性，可適配絕大多數現有工業平臺和管理系統，無需額外投入高額適配成本：首先是通信協議兼容，設備支持Modbus RTU、Modbus TCP、MQTT等主流工業通信協議，可直接對接企業現有的SCADA系統、MES系統、生產管理平臺、設備運維管理系統，檢測數據可實時同步到現有平臺，無需更換原有系統架構；其次是B端企業平臺適配，可對接不同廠商的工業自動化產線控制系統，支持二次開發自定義功能模塊，可根據企業的生產需求定制檢測閾值、預警規則、報告格式，滿足不同生產場景的定制化檢測需求，可與企業現有質量管控體系打通，檢測數據直接作為質量判定依據；第三是G端監管平臺適配，可直接對接國有單位的智慧電力平臺、智慧水務平臺、核工業安全監管平臺、軌道交通運維管理平臺，檢測數據格式符合各級監管部門的上報要求，無需二次轉換即可直接上報；第四是數據格式兼容，檢測生成的原始數據、分析數據、報告數據均符合工業檢測數據通用標準，可直接接入各級政府的工業設備檢測數據庫，滿足監管部門的數據留存、追溯要求，檢測報告可直接作為項目驗收、安全檢查的有效依據。

PD-SG1便攜式局放定位儀作為專業的開關柜局部放電檢測設備，可覆蓋多個行業的運維檢測需求。首先是電力行業，包括電網輸變配電站的高低壓開關柜日常巡檢、狀態檢修，以及雙碳目標下快速發展的風電、光伏新能源場站的升壓站、箱變開關柜局放檢測，可提前發現絕緣隱患，避免非計劃停機導致的發電損失；其次是數據中心行業，高低壓配電房是數據中心的電力心臟，該設備可在不中斷配電系統運行的前提下開展帶電檢測，識別配電開關柜的早期絕緣缺陷，避免停電事故引發的業務損失；第三是核工業領域，可用于核島配套配電設施、常規島配電系統的開關柜局放檢測，滿足核級電氣設備的高可靠性檢測要求；第四是水務、環保行業，可用于泵站、污水處理廠、垃圾焚燒發電項目的配電系統開關柜檢測，保障市政公用設施的穩定運行；第五是軌道交通行業，可用于地鐵、高鐵的牽引變電所、停車場配電房的開關柜檢測，保障軌道交通運行的供電安全。該設備便攜式的設計適合各類現場作業場景，重量僅1.2kg，可支持運維人員在高空、狹窄柜體空間等復雜環境下開展檢測作業，無需額外配套大型檢測設備，大幅降低現場檢測的作業門檻。

PD-SG1便攜式局放定位儀作為專用的局部放電檢測儀，核心測試對象為各電壓等級的開關柜，具體涵蓋10kV、35kV中壓開關柜，110kV及以上高壓開關柜，同時可適配環網柜、箱式變電站、高壓配電柜等柜類電力設備的局放檢測需求。從應用場景來看，該設備可用于電網公司各電壓等級變電站的開關柜日常巡檢、故障排查，可用于火電、水電、風電、光伏等各類發電廠的開閉所、升壓站開關柜檢測，可用于工業企業配電站的開關柜絕緣狀態評估，也可用于電力設備驗收階段的開關柜局放測試。除此之外，該設備還可輔助開展開關柜周邊的電磁輻射監測、電力作業環境的安全評估等工作，覆蓋電力行業多類檢測需求，完全滿足B端電力生產企業、G端電網運營單位的設備檢測需求。

PD-SG1便攜式局放定位儀通過多層技術機制避免檢測誤判，同時實現高精度局放源定位。在誤判防控層面，首先設備內置專門的噪聲檢測算法，可直接過濾現場常見的非工頻相關電磁干擾，降低初步篩查階段的誤報概率；其次搭載Cycle模式的相位分辨局部放電顯示（PRPD）功能，可將采集到的放電信號與50/60Hz工頻周期進行匹配關聯，真實的局放信號會呈現出與工頻相位對應的規律性分布，而隨機電噪聲則無明顯相位特征，運維人員可通過該功能直接區分真實局放活動和環境干擾，同時設備支持PD聽覺指示功能，用戶可通過配套耳機聽到超聲波和TEV信號的特征聲音，進一步驗證局放信號的真實性。在精準定位層面，設備采用Precedence定位模式，通過兩個高精度TEV傳感器采集信號的時間差計算局放源位置，該模式下時間分辨率可達240皮秒，對應的距離分辨率為85mm，定位精度約8cm，可精準區分局放源位于開關柜的斷路器室、母線室、電纜室等不同艙室，同時搭配超聲波傳感器檢測表面爬電、電暈產生的空氣傳播聲信號，可進一步定位表面放電的具體位置。整套定位機制無需停電、無需拆解開關柜，即可完成內部局放源的精準定位，大幅提升運維檢測效率。

PD-SG1便攜式局放定位儀作為專業的局部放電檢測儀，可覆蓋電力行業多類檢測場景。首先是日常運維巡檢場景，可用于電網公司各等級變電站、配電站的開關柜日常排查，也可用于火電、水電、風電、光伏等各類電廠的開閉所、升壓站開關柜例行檢測，適配B端民營電站、新能源企業的運維需求，也適配G端電網公司的批量巡檢項目；其次是故障檢測場景，當開關柜出現異常告警、絕緣性能下降等疑似問題時，可使用該設備開展深度檢測，確定是否存在局放故障；第三是絕緣測試場景，可用于新安裝開關柜的驗收檢測、在役開關柜的絕緣狀態評估，判斷設備絕緣老化程度；第四是輻射監測與環境評估場景，可通過局放信號強度判斷開關柜的電磁輻射水平，輔助開展電力作業環境安全評估、站所周邊電磁環境檢測工作。不同場景可匹配對應的工作模式，日常巡檢用Level模式快速篩查，故障排查用Cycle模式甄別干擾，定位故障用Precedence模式精準定點。
