QW-10電纜振蕩波局部放電測試系統采用阻尼振蕩波局放檢測原理，測試過程分為三個階段：第一階段為充電階段，設備按照預設電壓等級向被測電纜注入直流電壓，完成電纜電容的充電儲能；第二階段為諧振階段，斷開直流充電回路后，設備內部的諧振電感與電纜電容形成阻尼振蕩回路，產生與工頻電壓應力等效的正弦交流振蕩波，激發電纜內部絕緣缺陷產生局部放電；第三階段為采集分析階段，設備通過高壓耦合單元采集局放脈沖信號，結合電纜波速參數計算缺陷位置，通過譜圖分析識別缺陷類型。該檢測方式屬于無損檢測范疇，振蕩波的作用時間僅為ms級，測試總能量不足傳統直流耐壓試驗的1%，不會在交聯聚乙烯電纜內部積累空間電荷，也不會對完好的電纜絕緣造成任何損傷，符合GB/T 32520關于振蕩波電纜檢測的無損性要求，既適合B端生產企業對運行中電纜的常態化巡檢，避免測試導致生產中斷，也適合G端單位對存量電纜資產的大規模普查，不會造成公共資產損壞。

QW-10電纜振蕩波局部放電測試系統的測量精度處于行業領先水平：局部放電檢測靈敏度達到1pC，可捕捉到電纜內部極早期的微弱放電信號，缺陷檢出率超過92%；缺陷定位精度≤0.5%電纜全長或1m（二者取最小值），比如1000m長度的電纜，缺陷定位誤差最大不超過5m，可直接指導現場開挖排查；局放量測量誤差≤±10%，符合IEC 60270的精度要求。設備可識別的電纜絕緣缺陷覆蓋全生命周期的所有常見類型：包括電纜生產過程中產生的本體內含雜質、絕緣層氣隙、半導電層凸起缺陷；電纜安裝過程中產生的中間接頭應力錐錯位、接頭密封不良、終端頭爬電距離不足缺陷；電纜運行過程中產生的水樹老化、電樹老化、絕緣受潮、外力損傷導致的半導電層破損缺陷。對于B端工業企業來說，高檢測精度可提前3~6個月發現潛在缺陷，避免非計劃停電導致的生產損失，投入回報比（ROI）可達1:20以上；對于G端電網、軌道交通單位來說，精準的缺陷識別可支撐狀態檢修策略的落地，提升供電可靠性，滿足公共服務的考核要求。

使用QW-10電纜振蕩波局部放電測試系統開展檢測的標準操作流程分為五步：第一步是現場勘察與準備，確認被測電纜已完全斷電、所有臨時接地已拆除，核對被測電纜的電壓等級、長度、絕緣類型、中間接頭數量等基礎參數，清理測試端的電纜終端頭表面污漬；第二步是設備接線，將測試主機的高壓輸出端連接至被測電纜的相導體，設備接地端連接至電纜屏蔽層和現場公共接地網，確保接地電阻≤4Ω；第三步是參數配置，在設備操作界面輸入被測電纜的長度、絕緣類型對應的波速參數（XLPE電纜默認波速為170m/μs，PVC電纜默認波速為160m/μs），選擇對應電壓等級的測試標準；第四步是自動測試，點擊啟動按鈕后設備自動完成升壓、諧振、信號采集、降壓的全流程，無需人工干預；第五步是報告生成，測試完成后設備自動分析數據，生成標準化測試報告。操作注意事項包括：測試前必須確認被測電纜無剩余電荷，避免殘余電壓損壞設備；戶外測試時雷雨天禁止操作，測試區域10m范圍內禁止無關人員進入；潮濕環境下測試時需要對電纜終端頭做防潮處理，避免表面爬電影響測試結果的準確性。

QW-10電纜振蕩波局部放電測試系統具備完善的系統對接能力，支持標準的Modbus-RTU、MQTT、HTTP等通信協議，可兼容不同行業的主流運維管理系統：針對電力行業G端用戶，可直接對接電網PMS2.0生產管理系統、配電自動化系統（DAS），測試數據可自動同步至電纜資產臺賬，實現電纜狀態的全生命周期管理；針對軌道交通行業G端用戶，可對接地鐵綜合運維管理平臺、牽引供電監控系統，滿足智慧軌道交通的數字化建設要求；針對B端工業企業、配售電企業，可對接企業SCADA系統、設備管理系統（EAM），將電纜檢測數據納入企業整體運維管控體系，實現故障預警、檢修計劃自動生成等功能。設備還支持自定義數據輸出格式，可根據用戶的系統需求調整數據字段、報告模板，無需額外的二次開發即可完成對接，既符合G端用戶的政務系統、行業專用系統的對接規范，也滿足B端用戶定制化的數字化運維需求。

QW-10電纜振蕩波局部放電測試系統的應用場景覆蓋電力、核工業、水務、環保、軌道交通五大核心行業，不同場景的適配性如下：電力行業中，既可以用于G端電網公司的配網電纜年度狀態普查、新敷設電纜交接驗收，也可以用于B端民營配售電企業、高耗能工礦企業的自備電纜季度巡檢，提前發現絕緣缺陷避免非計劃停電；核工業場景中，可用于核電廠常規島、核島外圍電力電纜的定期絕緣檢測，滿足核級電力設備檢測的低損傷要求；水務行業中，可用于供水泵站、污水處理廠的地下敷設電纜、水下供電電纜的絕緣狀態排查，適配高濕度的地下管廊環境；環保行業中，可用于垃圾焚燒發電廠、危廢處理廠的動力電纜、自控電纜的定期檢測，適配高粉塵、高腐蝕的現場環境；軌道交通行業中，既可以用于G端地鐵運營單位的牽引供電電纜、站場照明電纜開通前驗收，也可以用于運營期間的年度狀態檢測，適配地鐵隧道的封閉、高濕度環境。除此之外，還可用于建筑工程、化工行業的中低壓電纜檢測場景。

QW-10電纜振蕩波局部放電測試系統的硬件設計充分考慮不同行業的復雜現場環境，環境適應性參數如下：工作溫度范圍為-20℃~+50℃，存儲溫度范圍為-40℃~+70℃，可在東北高寒地區冬季戶外、西北戈壁夏季高溫環境下正常運行，測試精度不受溫度影響；相對濕度適應范圍為5%~95%（無凝露），主機防護等級為IP54，可在地下管廊、地鐵隧道、污水處理廠地下泵房等高濕度環境下正常使用；海拔適應范圍最高為4500m，可滿足高海拔地區的配網電纜檢測需求；設備內部采用防塵、防腐蝕設計，可在垃圾焚燒發電廠、化工廠區等高粉塵、輕度腐蝕環境下穩定運行。針對核工業場景，設備的元器件選型滿足常規島區域的輻照環境使用要求；針對軌道交通場景，設備的抗電磁干擾性能符合TB/T 3549的相關要求，可在地鐵強電磁干擾環境下保證檢測數據的準確性，完全覆蓋各行業的復雜現場使用需求。

QW-10電纜振蕩波局部放電測試系統支持的電纜類型覆蓋10kV及以下所有常見的中低壓電力電纜，包括交聯聚乙烯（XLPE）絕緣電纜、聚氯乙烯（PVC）絕緣電纜、橡膠絕緣電纜三大類，同時適配單芯、三芯結構，帶鎧裝層、不帶鎧裝層，帶銅屏蔽、帶鋁屏蔽的所有電纜型號，也可檢測包含多個中間接頭、不同截面拼接的復雜電纜線路。設備支持的被測電纜長度范圍為10m~30km，針對不同長度的電纜可自動調節振蕩波頻率，確保諧振電壓的穩定性和局放檢測的靈敏度：針對10m~1km的短距離電纜，比如廠區內部的動力電纜、建筑內的配電電纜，可自動提高振蕩頻率至100Hz~300Hz，避免短電纜信號衰減導致的檢測靈敏度下降；針對1km~30km的長距離電纜，比如城市配網干線電纜、郊區供電線路，可自動降低振蕩頻率至20Hz~100Hz，確保輸出電壓的穩定性，定位誤差始終控制在標準要求范圍內。

QW-10電纜振蕩波局部放電測試系統的設計、生產、測試全流程嚴格遵循國內外相關標準，具體符合的標準包括：國際標準層面，符合IEC 60270《高電壓試驗技術 局部放電測量》、IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》的相關規定；國家標準層面，符合GB/T 7354《高電壓試驗技術 局部放電測量》、GB/T 3048.12《電線電纜電性能試驗方法 第12部分：局部放電試驗》、GB/T 32520《交流1kV以上35kV及以下擠包絕緣電力電纜振蕩波局部放電試驗方法》的要求；行業標準層面，符合DL/T 1576《6kV～35kV電纜振蕩波局部放電測試導則》、TB/T 3353《軌道交通 牽引供電電纜試驗方法》的相關條款。設備的測試數據可溯源至國家高電壓計量站的標準計量器具，所有技術參數均滿足政府采購的技術符合性要求，可作為電網、市政、軌道交通、核工業等領域G端采購項目的有效資質證明材料，同時也符合B端企業的第三方檢測認證要求。

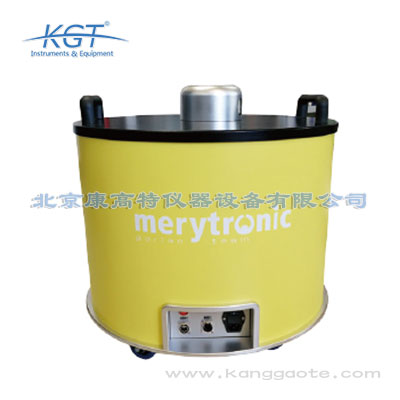

QW-10電纜振蕩波局部放電測試系統是針對中低壓電纜絕緣狀態檢測研發的專用測試設備，核心功能涵蓋10kV及以下電壓等級電纜的局部放電定量檢測、缺陷精準定位、絕緣老化狀態評估三大類。核心技術參數如下：振蕩波電壓輸出范圍為0~28kV有效值，頻率調節區間覆蓋20Hz~300Hz，可匹配不同長度、不同絕緣類型電纜的諧振需求；局放檢測靈敏度達到1pC，符合IEC 60270對高靈敏度局放檢測的要求；采樣速率為200MS/s，可精準捕捉ns級的局放脈沖信號；缺陷定位誤差不超過電纜總長度的0.5%或1m（二者取最小值），可直接指導現場缺陷排查。該設備支持單次測試完成3相電纜的全參數檢測，自動生成包含局放量、放電類型、缺陷位置、絕緣狀態評級的標準化測試報告，可廣泛應用于電纜交接驗收、運行中定期巡檢、故障后專項排查等場景，同時符合GB/T 3048.12、DL/T 1576等國內行業標準要求，既滿足B端工業企業、配售電企業對電纜檢測效率、精度的需求，也符合G端電網單位、市政運維單位的檢測標準化要求。

QW-10電纜振蕩波局部放電測試系統和傳統直流耐壓試驗、超高頻局放檢測等方法相比，優勢主要體現在三個方面：第一是檢測無損性，傳統直流耐壓試驗會在交聯聚乙烯電纜內部積累空間電荷，加速絕緣老化，甚至引發運行中的電纜擊穿，而振蕩波檢測屬于無損檢測，不會對電纜絕緣造成任何損傷，可用于運行中電纜的常態化巡檢；第二是缺陷檢出率高，傳統直流耐壓試驗僅能發現已經接近擊穿的嚴重絕緣缺陷，對早期的水樹、氣隙等缺陷的檢出率不足30%，而QW-10的局放缺陷檢出率超過92%，可提前發現極早期的絕緣隱患；第三是適用范圍廣、定位精度高，傳統超高頻局放檢測需要外置傳感器，信號容易受電纜鎧裝層、土壤屏蔽影響，僅適合架空電纜、隧道內明敷電纜的檢測，且無法實現精準定位，而QW-10通過高壓端耦合信號，不受鎧裝層、埋設環境的影響，埋地電纜、水下電纜均可檢測，且定位誤差≤0.5%電纜全長。對于B端用戶來說，該設備可替代傳統耐壓試驗，減少測試對電纜的損傷，降低運維成本；對于G端用戶來說，該設備的檢測結果符合行業標準要求，可作為電纜狀態評估、狀態檢修的權威依據，符合國家電網、市政運維的精細化管理要求。
