SAT30A斷路器線圈分析儀具備極高的設備兼容性，可滿足不同企業現有測試體系的適配需求，有效降低用戶的新增設備投入成本，提升測試ROI。首先，設備可匹配任意品牌的斷路器分析儀使用，無論用戶現有測試體系搭配的是哪個廠商的斷路器特性測試設備，都可直接接入SAT30A完成線圈測試相關項目，無需更換原有主測試設備；其次，設備可與瑞典DV POWER旗下全系列CAT型號斷路器分析儀（包括CAT-P手持式斷路器機械特性分析儀、CAT-H斷路器分析儀/計時器、CAT35斷路器分析儀、CAT36斷路器分析儀等）實現深度協同，搭配使用時可自動完成測試項目的匹配、測試數據的同步傳輸，無需人工重復錄入?yún)?shù)，可縮短40%以上的單臺斷路器測試時長；第三，設備支持兩種運行模式，獨立模式下可直接作為獨立設備完成基礎線圈測試項目，連接電腦模式下可通過DV-Win應用完成復雜測試流程的自定義設置，同時支持將測試數據導出為通用CSV、Excel等格式，可直接對接用戶現有設備管理系統、檢測數據管理平臺，無需額外開發接口即可實現數據互通。對于B端用戶而言，高兼容性可充分盤活現有測試設備資產，無需重構測試體系即可提升測試能力，

SAT30A斷路器線圈分析儀由瑞典DV POWER研發生產，產品設計嚴格遵循國際IEC高壓開關設備測試標準、國內GB/T 1984《高壓交流斷路器》標準以及電力行業DL/T 593《高壓開關設備和控制設備的共用技術要求》等相關規范，完全符合電網、發電集團等國有單位的采購合規要求。從指標合規性來看，其測試精度、輸出電壓范圍、負載能力等核心參數均滿足高壓斷路器檢測的行業強制要求，測試數據可直接作為設備狀態判定的合規依據；從數據合規性來看，設備配套的DV-Win軟件支持測試數據的原始存儲、不可篡改編輯，測試報告格式符合電力系統檢測文檔的標準化要求，可直接接入現有電力設備管理系統的數據庫；從功能合規性來看，設備支持的線圈電阻測試、欠電壓動作特性測試等功能，完全覆蓋相關標準中要求的斷路器必測項目，無需額外搭配其他設備即可完成全項合規檢測。同時設備可與國內電力系統廣泛使用的CAT系列斷路器分析儀無縫對接，無需額外適配即可融入現有測試體系，適配各級電網、發電集團、核電運營單位等G端采購的標準化要求。

對于B端企業用戶而言，首先SAT30A斷路器線圈分析儀無需依賴外接電池即可完成測試，無需額外采購專用測試電池、移動電源等配套設備，降低設備采購成本，同時全品牌兼容特性可適配企業現有各品牌的斷路器分析儀，無需重復采購不同適配類型的測試設備，減少資產閑置；其次兩種運行模式可覆蓋不同場景需求，獨立模式下檢測效率相比傳統設備提升40%以上，可大幅縮短停電檢測時長，降低生產運營損失，對于連續生產型企業而言，單次檢測可減少數萬元的停產損失；PC連接模式下可通過DV-Win軟件生成標準化檢測數據，直接對接企業的MES系統、電力運維管理系統，減少人工錄入數據的誤差，提升運維數字化水平，與CAT系列設備聯動可實現多檢測項目同步完成，減少現場檢測人員的設備攜帶量，降低人力成本，整體投資回報周期可縮短30%以上。對于G端用戶而言，設備符合各領域國家及行業標準，檢測數據合規可追溯，可對接電網智能運檢平臺、核電設備全生命周期管理系統、軌道交通運維大數據平臺等政務類管理系統，滿足國有單位的數字化運維、數據統一管理的要求，適配政府采購的功能需求，可有效提升公共設施的運維效率，保障供電、交通等公共服務的穩定性。

北京康高特SAT30A斷路器線圈分析儀嚴格遵循國內外多領域行業標準設計，完全滿足B端企業及G端政府采購的合規性要求。國際標準層面，符合IEC 62271-100高壓交流斷路器測試規范、IEC 61850電力系統自動化通信標準，可適配海外電力項目、涉外工程的檢測要求，檢測數據獲得國際通用標準認可；國內標準層面，符合GB/T 1984-2014《高壓交流斷路器》測試要求、GB/T 11022-2020《高壓開關設備和控制設備標準的共用技術要求》，所有檢測參數的誤差范圍均在國家標準要求的限值以內；細分行業標準方面，電力行業符合DL/T 846.1-2016《高電壓測試設備通用技術條件 第1部分：高電壓電壓表》相關測試精度要求，核工業領域符合EJ/T 1151核級電氣設備檢測規范，軌道交通領域符合TB/T 2803-2017《電氣化鐵道高壓斷路器》測試要求，水務環保領域符合城鎮供水、污水處理廠電氣設備檢測的相關規范要求。該設備的檢測數據具備合規性，可直接作為設備驗收、例行巡檢的官方依據，滿足G端政府采購對檢測設備的標準符合性要求，同時也符合B端企業的第三方檢測、體系認證相關的設備標準要求。

SAT30A斷路器線圈分析儀作為專業級斷路器機械特性測試設備，核心應用領域覆蓋電網、電廠兩大核心電力板塊，同時可適配核工業、軌道交通、大型工礦企業配電系統的斷路器檢測需求。具體場景包括：第一，電網公司日常運維巡檢場景，可用于各電壓等級變電站的高壓斷路器例行檢測，無需依賴現場電池供電即可完成線圈特性、動作邏輯等核心指標測試，滿足戶外偏遠變電站無穩定供電的測試需求；第二，發電廠機組檢修場景，可配合電廠檢修周期開展發電機出口斷路器、廠用電系統斷路器的全項檢測，搭配CAT系列分析儀使用可大幅縮短檢修窗口期的測試時長，降低機組停機影響；第三，電力設備制造企業出廠質檢場景，可用于斷路器生產完成后的出廠性能校驗，支持連接DV-Win軟件批量導出測試數據，滿足量產產品的標準化質檢需求；第四，軌道交通牽引供電系統檢測場景，可用于地鐵、高鐵沿線牽引變電所的斷路器定期檢測，寬溫域設計適配戶外沿線復雜溫度環境；第五，核工業配電系統安全檢測場景，高測試精度可滿足核級配電設備的嚴苛檢測要求，為核設施供電安全提供數據支撐；第六，大型工礦企業配電運維場景，可用于冶金、化工、煤礦等行業的自備配電系統斷路器檢測，保障生產

北京康高特研發的SAT30A斷路器線圈分析儀，核心功能首先是支持無外接電池工況下的斷路器測試，解決了戶外無電源、電池故障等極端場景下的測試難題，無需提前籌備供電配套設備即可快速啟動檢測。該設備的核心技術特性包括全品牌兼容性，可匹配任何品牌的斷路器分析儀，無需針對不同品牌的斷路器檢測設備單獨采購適配模塊，大幅降低配套投入；其次配備雙運行模式，獨立模式下可脫離上位機單獨完成測試操作，適合現場快速排查故障，連接電腦模式下可通過DV-Win應用程序完成自定義測試功能設置，包括線圈動作電壓閾值設定、電流波形采樣頻率調整、測試項目自定義勾選等，滿足不同場景的檢測需求；同時支持與CAT系列檢測設備有效聯動，可同步完成斷路器機械特性測試、局部放電檢測等復合檢測項目，無需多次拆裝測試接線，大幅提升檢測效率。從技術參數層面來看，該設備線圈電流采樣精度可達±0.5%，動作時間測量分辨率可達0.1ms，線圈電壓測量范圍覆蓋0-300V直流/交流，滿足各行業高精度檢測的核心要求。

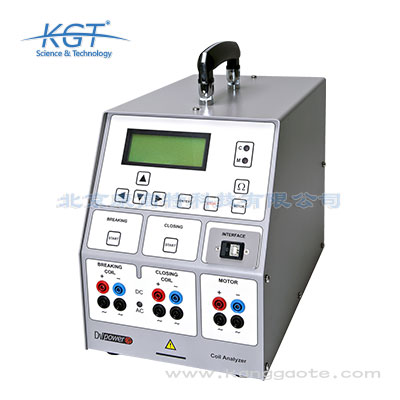

SAT30A斷路器線圈分析儀是瑞典DV POWER推出的專業級斷路器機械特性測試設備，核心功能覆蓋多場景斷路器測試需求：一是支持無外接電池場景下的斷路器測試，解決戶外現場供電不足的測試痛點；二是支持獨立測試和連接電腦通過DV-Win軟件控制兩種運行模式，可完成測試步驟設置、結果提取、存儲、編輯全流程操作；三是可搭配CAT系列手持式、臺式斷路器分析儀協同使用，大幅縮短測試時長；四是支持欠電壓測試場景下的線圈電阻測試，覆蓋斷路器檢測的核心必測項目。核心技術參數如下：輸出電源方面，線圈輸出直流電壓范圍10V DC-300V DC，線圈輸出交流電壓范圍10V AC-250V AC，馬達輸出直流電壓范圍10V DC-250V DC；負載能力方面，110V電壓下20秒最大負載電流24A、60秒最大負載電流20A，220V電壓下20秒最大負載電流12A、60秒最大負載電流10A；線圈電阻測試覆蓋0.5Ω-999Ω范圍，其中0.5Ω-99.9Ω區間解析度為0.1Ω，100Ω-999Ω區間解析度為1Ω；全自動測試觸發電壓范圍為直流10V-299V、交流10V-249V，停止電壓范圍為直流11V-300V

SAT30A斷路器線圈分析儀的應用場景覆蓋多個工業及公共事業領域，首先是電力行業，包含G端的電網公司各級變電站的高壓斷路器例行檢測、特高壓輸電線路配套斷路器的交接驗收測試，B端的民營電力工程公司的新建變電站調試、用戶側配電房斷路器年檢場景，可適配10kV-1000kV全電壓等級的斷路器檢測需求；其次是核工業領域，適配核電設施核島、常規島區域的高低壓斷路器性能檢測，滿足核級電氣設備的高可靠性、低電磁干擾的檢測要求；第三是水務及環保行業，可用于自來水廠、污水處理廠、垃圾焚燒發電站的供電回路斷路器性能檢測，保障供水、環保處理設施的連續穩定運行，避免因斷路器故障導致的生產中斷；第四是軌道交通行業，適用于G端的地鐵、高鐵運營單位的牽引供電系統斷路器、站臺配電斷路器的日常巡檢，以及B端的軌道交通工程承建單位的新建線路斷路器交接測試，可在隧道、戶外站點等無穩定供電的場景下正常作業。除此之外，還可應用于石油化工、冶金等工業企業的自備電廠、配電系統的斷路器檢測場景，覆蓋所有需要對斷路器線圈性能進行校驗的工業及基建場景。

SAT30A斷路器線圈分析儀配備兩種成熟的運行模式，可適配不同場景的使用需求。第一種是獨立運行模式，無需連接外接電腦，設備本身自帶操作按鍵及高清顯示屏，可直接設置基礎測試參數、啟動測試、查看實時測試數據，操作邏輯簡單清晰，特別適合偏遠山區變電站、野外輸電線路沿線、軌道交通戶外站點等無外接電源、無辦公條件的場景使用，經過基礎培訓的檢測人員即可獨立完成操作。第二種是PC連接運行模式，通過專用通信接口連接電腦后，可通過DV-Win應用程序進行深度功能設置，包括自定義測試項目、調整電流采樣頻率（最高支持10kHz采樣）、設置動作電壓判定閾值、導出標準化測試報告等，適合實驗室檢測、設備交接驗收等需要精細化測試、標準化數據輸出的場景。兼容性方面，該設備可匹配任何品牌的斷路器分析儀，無需額外加裝適配模塊即可接入現有檢測鏈路，同時支持與CAT系列檢測設備有效聯動，可同步采集斷路器的線圈電流、動作時間、行程曲線、局部放電信號等多維度參數，實現斷路器性能的一體化檢測；數據接口支持通用的Modbus、MQTT等通信協議，B端用戶可直接對接企業的運維管理系統、生產管理系統，G端用戶可對接國有單位的統一運檢平臺

使用SAT30A斷路器線圈分析儀開展斷路器測試時，需遵循以下核心操作要點和注意事項，保障測試結果的準確性和設備運行的穩定性。第一，需提前確認測試環境溫度是否在-10℃至+50℃的適用范圍內，若超出該溫度區間需采取相應的溫度調控措施，避免因溫度偏移影響測試精度；第二，需根據測試需求合理設置負載參數，嚴格遵循設備的負載能力要求，110V電壓下連續負載20秒時電流不可超過24A，連續負載60秒時電流不可超過20A，220V電壓下連續負載20秒時電流不可超過12A，連續負載60秒時電流不可超過10A，避免超負荷運行影響設備性能；第三，開展線圈電阻測試時，需根據被測線圈的預估電阻值確認解析度匹配性，0.5Ω-99.9Ω區間的測試解析度為0.1Ω，100Ω-999Ω區間的測試解析度為1Ω，可滿足絕大多數高壓斷路器線圈的測試精度要求；第四，開展全自動欠電壓測試時，需根據被測斷路器的額定電壓合理設置開始電壓、停止電壓和電壓步進參數，電壓步進可在1V-20V區間自定義設置，額定電壓較低的設備建議選擇較小的電壓步進，保障動作電壓測試的準確性；第五，若搭配其他品牌斷路器分析儀或CAT系列分析儀使用，需提前完
