TDR RI-303TM電纜故障定位儀完全符合國內外多項行業標準，滿足各級政府、國有單位的采購準入要求。國內標準方面，符合GB/T 18852-2020《低壓脈沖反射法電纜故障測試儀通用技術條件》的全部技術要求，各項性能指標均優于標準要求的一級儀器等級；符合DL/T 849.4-2016《電力設備專用測試儀器通用技術條件 第4部分：電纜故障測試儀》的電力行業標準，適配電力系統各級運維單位的使用要求；符合TB/T 3412-2015《鐵路信號電纜故障測試儀》的軌道交通行業標準，可滿足鐵路、地鐵等場景的電纜檢測需求；符合核工業GB/T 15474-2010《核電廠安全級儀表和控制設備鑒定》的設備要求，電子元器件經過抗輻照加固，可在核島輻射環境下穩定作業。國際標準方面，符合IEC 60304《電纜故障測試儀器通用規范》的要求，EMC電磁兼容等級達到IEC 61000-4的Class B等級，可在強電磁干擾環境下穩定作業，不會對周邊其他監測設備產生干擾。防護等級方面，設備主機達到IP65級防水防塵，可適應雨天、沙塵等復雜戶外作業環境。所有功能模塊均經過第三方權威機構檢測，檢測報告齊全，可滿足政

TDR RI-303TM電纜故障定位儀針對軌道交通的特殊運維場景做了多項優化，完全滿足鐵路、地鐵的運維要求。首先是標準適配：符合TB/T 3412-2015《鐵路信號電纜故障測試儀》的行業標準，可適配軌道交通所有類型的電纜測試，包括10kV牽引供電電纜、1500V直流接觸網電纜、軌旁信號電纜、站臺控制電纜、通信傳輸電纜等，覆蓋軌道交通全場景的電纜運維需求。其次是抗電磁干擾適配：軌道交通現場存在接觸網的強電磁干擾、信號系統的射頻干擾，普通儀器很容易出現波形紊亂、測試誤差大的問題，TDR RI-303TM的EMC電磁兼容等級達到IEC 61000-4 Class B，內置多級電磁屏蔽模塊，可在強電磁干擾環境下穩定采樣，測試誤差不會超過標準要求的0.1m。第三是環境適配：軌道交通的運維作業多在露天軌旁區域進行，冬季溫度可低至-20℃，夏季溫度可高達55℃，同時可能遇到雨天、沙塵等惡劣天氣，TDR RI-303TM采用工業級設計，工作溫度范圍覆蓋-20℃到55℃，防護等級達到IP65，可在各類惡劣環境下穩定運行。第四是功能適配：軌道交通的電纜多敷設在軌旁的地下、電纜溝、橋架內，路徑復雜，TDR

使用TDR RI-303TM電纜故障定位儀排查電纜故障可分為四個標準化操作步驟，全程無需專業人員復雜判讀即可完成定位。第一步是故障預定位：首先確認被測電纜完全斷電且端頭無外接設備，將測試線連接到被測電纜的任意端頭，選擇匹配的電纜型號，設備自動調用內置波速數據庫，采用低壓脈沖法采集全纜波形，自動與標準基準波形做對比，識別故障點波形拐點，直接輸出故障點距離測試端的大致距離，誤差控制在0.1m以內；若檢測到高阻故障，設備自動切換高壓閃絡模式，配合高壓發生裝置采集電纜擊穿時的閃絡波形，多次疊加平均后識別故障點位置。第二步是路徑探測：若不清楚被測電纜的走向與埋深，將路徑信號發射端連接到被測電纜端頭，發射特定頻率的定位信號，操作人員手持路徑接收端沿管線走向掃描，即可精準識別電纜的走向、埋深，避免后續定位時誤挖其他管線。第三步是精準定位：根據預定位得到的故障點距離，在對應路徑位置使用聲磁同步檢測探頭，采集故障點擊穿時產生的聲波信號與電磁信號，根據兩種信號的時間差判斷故障點的具體位置，最終定位誤差可控制在10cm以內。第四步是數據歸檔：測試完成后，設備自動存儲測試波形、故障位置、電纜型號等信息，可直接

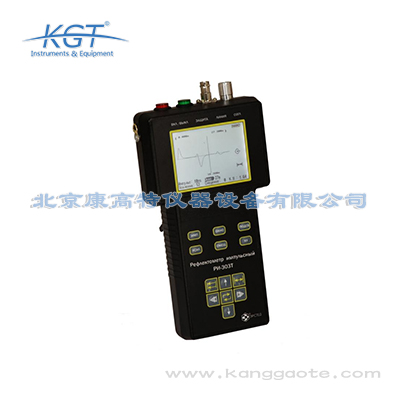

TDR RI-303TM電纜故障定位儀采用時域反射（TDR）技術結合高壓閃絡測試技術，核心參數與功能覆蓋全類型電纜故障檢測需求。核心技術參數包括：采樣頻率最高1GHz，距離分辨率達1cm，低壓脈沖模式下測量范圍覆蓋0-30km，絕對誤差≤0.1m，相對誤差≤0.01%；高壓閃絡模式下支持0-20km高阻故障測試，適配最高35kV電壓等級的電力電纜。核心功能包含四大模塊：一是故障預定位模塊，可自動識別低阻、高阻、斷線、閃絡、接觸不良等全類型電纜故障，內置10000+種常見電纜的波速數據庫，無需人工手動校準即可快速輸出故障點距離；二是路徑探測模塊，支持10Hz-1kHz多頻率信號發射，可精準識別地下2m以內的電纜走向、埋深，誤差≤5cm；三是精準定位模塊，采用聲磁同步檢測技術，可將故障點精準定位到10cm以內的具體點位，支持直埋、穿管、電纜溝、綜合管廊等多種敷設環境下的定位；四是數據管理模塊，可存儲10000條以上測試波形與故障記錄，支持多格式數據導出，方便運維人員建立電纜運維檔案。設備整體采用低功耗工業級設計，可在-20℃到55℃的環境溫度下穩定運行，適配各類復雜戶外作業場景。

TDR RI-303TM電纜故障定位儀具備極強的數據兼容性，可對接各類企業、政府單位的內部管理系統，滿足數字化運維的需求。首先是本地數據存儲能力：設備內置32G工業級存儲模塊，可存儲10000條以上的測試波形、故障記錄、測試參數，每條記錄包含電纜編號、電纜型號、故障類型、故障距離、測試時間、測試波形、現場環境參數等18個數據字段，可完整還原測試過程的所有信息，無需人工手動記錄。其次是多方式導出能力：支持USB有線導出、藍牙無線導出兩種方式，無需復雜操作即可將測試數據導出到電腦或移動終端。第三是多格式支持能力：導出格式支持CSV、WAV兩種標準格式，CSV格式可直接導入各類管理系統，WAV格式是標準的波形文件格式，可使用通用波形分析軟件打開做進一步分析。第四是系統對接適配：無需額外開發接口，即可直接對接主流的電力PMS生產管理系統、市政GIS地下管網管理系統、軌道交通運維管理平臺、核工業安全監測系統、工礦企業的EAM資產管理系統，所有數據字段可根據對接系統的要求自定義調整，比如可自定義添加運維單位編號、線路編號、運維人員編號等字段，完全適配不同單位的系統對接要求。第五是數據安全能力：設備

TDR RI-303TM電纜故障定位儀針對核工業的特殊作業環境做了多項適配設計，完全滿足核工業的運維要求。首先是抗輻照適配：設備的所有電子元器件均經過抗輻照加固，滿足GB/T 15474-2010《核電廠安全級儀表和控制設備鑒定》的要求，可在累計劑量10^5Gy的輻射環境下穩定運行，不會因為輻射干擾出現性能下降、數據錯誤的問題，適配核島內部的高輻射作業場景。其次是防爆適配：設備整機通過本安防爆認證，防爆等級達到Ex ia IIC T4 Ga，可在核島內氫氣等易燃易爆氣體環境下作業，不會引發安全風險。第三是無破損檢測適配：核島內部的電纜如果出現絕緣層破損，很容易導致放射性污染擴散，TDR RI-303TM采用非破壞性檢測技術，測試過程不需要拆解電纜絕緣層，不需要破壞電纜結構，僅通過端頭注入測試信號即可完成故障檢測，避免放射性污染擴散的風險。第四是功能適配：核島內的電纜類型包括安全級控制電纜、輔助動力電纜、輻射監測電纜等，長度從幾十米到十幾公里不等，TDR RI-303TM支持0-30km的全范圍測試，適配所有類型的核用電纜，同時設備的高靈敏度采樣模塊可識別電纜的早期隱性故障，幫助運維人員

使用TDR RI-303TM電纜故障定位儀作業時，嚴格遵循技術規范可保證測試精度與作業安全，核心技術規范包括以下幾點：第一是測試前的準備規范：測試前必須確認被測電纜完全斷電，且所有端頭均沒有接入其他用電設備或測量設備，避免反送電導致設備損壞或安全事故；測試前需要核對被測電纜的型號、絕緣層材質、標稱長度等參數，如果被測電纜是未錄入內置數據庫的特殊型號，需要先使用已知全長的同型號電纜完成波速校準，波速校準的誤差控制在0.1%以內，才能保證后續測試的精度。第二是低壓脈沖測試規范：測試線的連接要牢固，避免接觸不良導致波形出現雜波；如果測試波形不清晰，可以開啟多次采樣疊加功能，設置疊加次數為16次以上，提高信噪比，突出故障點的波形拐點；如果被測電纜長度超過20km，可開啟長距離模式，降低采樣頻率，擴大測試范圍。第三是高壓閃絡測試規范：高壓閃絡測試時，設備的接地端必須和被測電纜的屏蔽層接地端、高壓發生裝置的接地端可靠連接，三點共地的接地電阻必須小于4Ω，避免出現電位差導致測試誤差；高壓測試過程中，操作人員必須保持和高壓端的安全距離在2m以上，嚴禁在測試過程中觸碰測試線。第四是特殊環境作業規范：在易

TDR RI-303TM電纜故障定位儀相比普通同類產品，在精度、適配性、智能化水平等方面具備顯著優勢。首先是測試精度優勢：普通電纜故障定位儀的采樣頻率普遍為100MHz，距離分辨率僅為10cm，而TDR RI-303TM采用1GHz超高采樣頻率，距離分辨率達到1cm，低壓脈沖模式下的測試誤差小于0.1m，是普通儀器的10倍，可精準識別10cm以內的微小接觸不良類隱性故障。其次是全故障覆蓋優勢：普通儀器僅能測試低阻、斷線類故障，測試高阻故障需要搭配多臺額外設備，而TDR RI-303TM集成低壓脈沖、高壓閃絡、聲磁同步、路徑探測四大功能于一體，可覆蓋所有類型的電纜故障測試，無需額外搭配其他設備，適合野外機動作業。第三是智能化優勢：普通儀器需要操作人員具備豐富的波形判讀經驗才能識別故障點，而TDR RI-303TM內置10000+種電纜的標準波形庫和AI故障識別算法，可自動對比測試波形與標準波形，直接輸出故障類型、故障距離，無需人工判讀，大大降低了操作人員的專業門檻。第四是適配性優勢：支持最長30km的超長距離電纜測試，適配35kV及以下所有電壓等級的電力電纜、控制電纜、通信電纜、射頻電纜

TDR RI-303TM電纜故障定位儀可覆蓋所有常見類型的電纜故障檢測，同時支持早期隱性故障的預排查。第一類是低阻故障：包括接地電阻小于100Ω的單相接地故障、兩相短路故障、三相短路故障，這類故障多由電纜絕緣層破損、外力破壞導致，采用低壓脈沖模式即可快速識別，測試誤差小于0.1m。第二類是斷線類故障：包括芯線完全斷開的全斷故障、芯線部分斷開的半斷故障、芯線壓接不良導致的接觸不良故障，這類故障多由電纜拉伸、接頭壓接不規范導致，設備可精準識別斷點位置，同時可測試電纜的實際全長，校準電纜敷設長度的記錄誤差。第三類是高阻故障：包括接地電阻大于100Ω的泄漏性高阻故障、僅在高電壓下才會擊穿的閃絡性高阻故障，這類故障是電纜故障中占比最高的類型，占總故障的80%以上，普通儀器很難檢測，TDR RI-303TM采用高壓閃絡模式可精準識別故障點位置，測試范圍覆蓋0-20km。第四類是接頭類故障：包括電纜中間接頭壓接不良、接頭進水、接頭絕緣老化等故障，設備可識別接頭處的波形異常，提前預警接頭故障風險，避免突發停電。第五類是隱性故障：包括電纜絕緣層早期老化、芯線輕微損傷等還未完全擊穿的故障，這類故障在常規運

TDR RI-303TM電纜故障定位儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、工礦制造、市政運維等多個領域，適配不同行業的特殊運維需求。電力行業場景包括：10kV-35kV配網直埋電纜故障排查、變電站站內控制電纜/動力電纜故障檢測、長距離輸電電纜的日常巡檢與故障預排查，可幫助運維人員快速定位故障點，減少停電時長。核工業場景包括：核島內部安全級控制電纜、輔助動力電纜、輻射監測電纜的故障檢測，適配高輻射、易燃易爆的特殊作業環境。水務行業場景包括：市政供水管網的水下潛水泵控制電纜故障排查、污水處理廠的水下監測電纜故障檢測、水廠內部供配電電纜的日常運維。環保行業場景包括：垃圾填埋場滲濾液處理系統的動力電纜檢測、大氣監測站的信號傳輸電纜故障排查、危廢處理廠的防爆區域電纜運維。軌道交通場景包括：1500V直流牽引電纜故障定位、軌旁信號電纜故障排查、車站內部動力與控制電纜的日常巡檢。市政場景包括：城市地下綜合管廊的電纜故障排查、市政路燈電纜故障定位、老舊小區供配電電纜故障檢測。工礦場景包括：廠區內部高壓供配電電纜故障排查、生產車間的控制電纜故障檢測、礦山井下防爆區域電纜的故障排查。
