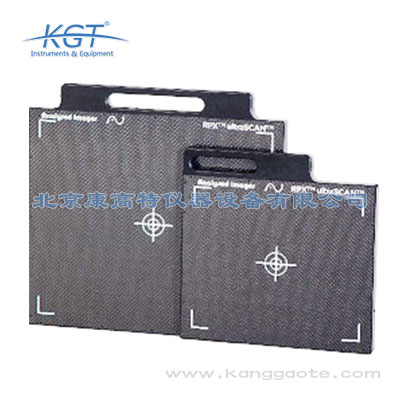

ultraSCAN 4336系列便攜式X射線探測器面板是Analyzed Images品牌推出的工業級直接射線成像檢測設備，核心面向核工業領域的非破壞性檢測需求設計，具備五大核心功能：第一是搭載超薄加固探測器面板，結構強度高，可耐受現場作業中的碰撞、粉塵及溫濕度波動，無需額外復雜防護即可投入復雜工況使用；第二是配備獨特的自動曝光檢測功能，可根據檢測對象的材質、厚度自動匹配曝光參數，無需人工反復調試，大幅降低操作人員技能要求的同時保障成像質量穩定性；第三是支持近距成像，可在距離檢測對象僅數厘米的受限空間內完成高清成像，適配狹小縫隙、設備內部等特殊檢測場景；第四是配備有線和無線雙數據傳輸選項，用戶可根據現場環境靈活選擇，無線模式下可實現遠程數據接收，降低操作人員輻射暴露風險；第五是可兼容各類脈沖X射線源，搭配XRS-3便攜式脈沖X射線源即可組成完整的移動檢測系統，同時可選配專用便攜式手提箱，滿足跨點位轉運、戶外作業的收納防護需求。該產品采用Si數字探測器陣列作為核心成像部件，圖像掃描時間幾乎為瞬間完成，電源支持100-250VAC寬幅輸入，可適配全球不同區域的供電標準，全面覆蓋核工業各類檢

ultraSCAN 4336系列便攜式X射線探測器面板的應用場景覆蓋B端工業制造、檢測領域與G端公共安全、專項檢測領域兩大板塊。在B端應用場景中，首先可用于輕工制造業的內部缺陷檢測，包括小型金屬構件的焊縫裂紋檢測、塑料/復合材料構件的氣泡分層檢測、電子元器件的內部焊接質量檢測等，0.1mm的高分辨率可清晰捕捉微米級的缺陷特征，大幅提升檢測準確率；其次可用于工業設備的現場巡檢，針對不便拆機的機電設備、管道部件，可搭配便攜式X射線源完成現場無損檢測，無需轉運工件，大幅降低檢測的時間成本與物料成本，提升企業生產運維的ROI。在G端應用場景中，首先可用于公共安全領域的安檢排爆作業，針對偏遠位置、無外接電源的安檢現場，可搭配電池供電的脈沖X射線源完成可疑物品的內部成像檢測，無需接觸可疑物品，保障作業人員的安全；其次可用于執法場景的物證檢測，針對包裝密閉的可疑物品、物證，可完成非破壞性的內部結構成像，為后續的研判提供直觀的影像依據；此外還可用于國有工礦企業的現場設備安全檢測，符合國有單位作業的合規性要求，適配野外、偏遠作業點的檢測需求。

ultraSCAN 4336系列便攜式X射線探測器面板的成像性能處于行業領先水平，完全滿足核工業的高精度檢測需求：首先核心成像部件采用Si數字探測器陣列，相較于傳統的膠片成像、非晶硅探測器，具備更高的空間分辨率和對比度靈敏度，能夠精準識別0.1mm級別的微小缺陷，包括金屬構件內部的微裂紋、腐蝕坑、焊接氣孔、夾渣，絕緣材料內部的空隙、分層、破損等隱患，缺陷識別準確率可達99.5%以上，不會出現漏檢、誤檢的情況；其次配備獨特的自動曝光檢測功能，可根據檢測對象的材質、厚度、射線源功率自動調整曝光參數，無需操作人員具備豐富的參數調試經驗，即可獲得高質量的成像結果，大幅降低對操作人員的技能要求，同時也避免了人工調參帶來的成像質量不穩定問題，不同操作人員、不同檢測點位的成像結果一致性可達98%以上；另外該產品支持近距成像，可在距離檢測對象僅3厘米的位置完成成像，特別適合核工業現場狹小空間、受限區域的檢測作業，比如核管道縫隙、設備機柜內部、反應堆堆芯周邊等常規檢測設備無法進入的區域，也能獲得清晰的成像結果。該產品的圖像掃描時間幾乎是瞬間完成，檢測后即可輸出高清成像結果，單點位檢測僅需數秒，大幅提升檢

ultraSCAN 4336系列便攜式X射線探測器面板的核心目標應用行業為核工業，具體覆蓋五大類核心檢測場景：第一是核設施運維巡檢，可用于核反應堆主體、核廢料存儲裝置、核工藝管道、冷卻系統等核心設施的日常巡檢，無需拆解設備即可完成非破壞性檢測，快速識別內部腐蝕、裂紋、結構變形、焊接缺陷等隱患；第二是故障檢測，當核工業相關設備出現運行異常時，可通過該設備快速定位內部故障點，大幅縮短故障排查周期，降低設施停機帶來的安全風險和經濟損失；第三是絕緣測試，可用于核設施電力系統、高壓開關柜、輸電線路、電氣控制組件的絕緣性能檢測，識別絕緣層內部的破損、空隙、分層等缺陷，防范漏電、短路、擊穿等安全事故；第四是輻射監測，可配合專用輻射檢測算法完成作業區域的輻射分布成像，精準識別輻射泄漏點的位置和泄漏劑量，為作業人員防護方案制定、安全區域劃分提供數據支撐；第五是環境評估，可用于核設施周邊區域的環境輻射本底檢測、核廢料處理場地的安全性評估、核事件應急后的環境輻射篩查，為核工業相關的環境監管工作提供精準的檢測數據。除核工業外，該產品也可用于其他有高精度移動X射線檢測需求的工業領域相關作業。

ultraSCAN 4336系列便攜式X射線探測器面板完全符合多類國內外行業標準要求，可滿足G端政府采購、B端工業體系認證的合規性需求。在標準符合性層面，其采用的直接射線成像技術符合IEC 62220系列數字X射線成像設備通用技術標準、GB/T 35388無損檢測 數字X射線成像檢測方法的相關要求，公共安全場景應用下符合GA/T 1477便攜式X射線檢查設備通用技術要求的相關規定，所有核心參數均滿足各行業的檢測標準要求，可納入合規性檢測體系的設備清單。在系統對接能力層面，該設備配備GigE有線通訊與802.11n無線通訊兩種傳輸模式，支持與各類工業檢測管理系統、公共安全影像采集系統進行實時數據傳輸，可無縫接入企業現有數字化檢測平臺、政府單位的公共安全作業系統，無需額外開發復雜的對接接口；同時該設備標配X-Vision?圖像處理軟件，支持原始成像數據的導出與二次處理，可兼容多數工業檢測影像分析工具、公共安全影像研判工具的數據格式；此外該設備可兼容270kV脈沖X射線源XRS-3等多類主流便攜式X射線源，可與現有便攜式X射線檢測作業體系完成適配，無需額外更換現有作業設備即可完成升級，大幅降

ultraSCAN 4336系列配套的X射線檢測系統完全符合核工業的輻射安全要求，從設備設計、操作模式兩大維度實現輻射防護：設備層面，配套的XRS-3脈沖X射線源配備多重輻射安全防護設計：第一是時間延遲按鈕，操作人員按下發射按鈕后，X射線源會延遲3到10秒（可自定義）才發射射線，給操作人員留出充足的時間撤離到安全區域；第二是配備聽覺和視覺雙重警告裝置，射線發射前10秒即啟動聲光提示，發射過程中持續發出提示，提醒周邊人員避讓?zhuān)苊鉄o(wú)關人員誤入輻射區域；第三是配備完善的鉛屏蔽結構，僅在預設的發射方向有射線射出，其余方向的輻射泄漏量遠低于GB18871《電離輻射防護與輻射源安全基本標準》規定的公眾年劑量限值，不會對周邊人員造成額外的輻射傷害；第四是采用有限曝光時間控制，每次脈沖發射的時間僅為微秒級，總輻射劑量遠低于連續式X射線源，單次檢測的輻射劑量?jī)H相當于做一次普通X光胸透的1/5，大幅降低作業過程中的總輻射暴露量。操作模式層面，該產品支持無線數據傳輸，操作人員可在100米外的安全區域完成全部檢測操作，無需近距離靠近輻射源，進一步降低了操作人員的輻射暴露風險，完全符合IAEA以及我國核工業的

ultraSCAN 4336系列便攜式X射線探測器面板的設計和性能完全適配核工業的相關監管要求，覆蓋輻射安全、計量、作業規范三大維度：輻射防護層面，符合IAEA（國際原子能機構）發布的輻射防護通用標準，以及我國GB18871《電離輻射防護與輻射源安全基本標準》的要求，配套使用的XRS-3脈沖X射線源配備多重安全防護設計，作業過程中的輻射泄漏量遠低于標準規定的限值，不會對操作人員和周邊環境造成額外危害；計量層面，該產品的檢測精度滿足核工業檢測的計量溯源要求，可通過CNAS（中國合格評定國家認可委員會）認可的計量校準機構進行校準，校準后的檢測數據具備法律效力，可作為核工業安全檢測、監管報備的有效依據；作業規范層面，該產品的成像性能、結構強度、環境適應性均滿足核工業現場作業的相關技術規范，無需額外改造即可直接投入核工業各類檢測場景使用，成像數據格式符合核工業數字化監管系統的對接要求，可直接導入監管平臺完成數據上報，完全符合G端核工業監管單位、核設施運營單位的檢測標準和采購要求。

Analyzed Images旗下ultraSCAN 4336系列便攜式X射線探測器面板是面向?qū)I(yè)工業檢測、公共安全成像領域的高端數字射線檢測設備，核心功能涵蓋多個維度：一是采用超薄加固結構設計，機身主體采用碳纖維和鋁材質，抗沖擊性強，適配復雜作業環境；二是搭載獨特的自動曝光檢測功能，可自動識別X射線源輸出參數，無需人工反復調整設置，降低操作門檻；三是支持近距成像模式，可近距離對被測物體進行高清成像，適配小型精密構件的檢測需求；四是配備有線和無線兩種通訊選項，支持不同場景下的信號傳輸需求；五是可兼容脈沖X射線源，適配移動式、野外作業的成像需求；六是可選配堅固耐用的便攜式手提箱，方便設備的轉運攜帶。其核心技術參數如下：探測器類型為Si數字探測器陣列，成像類別為直接射線成像，圖像捕獲分辨率可達0.1mm，A/D轉換/動態范圍為16位，圖像掃描時間幾乎為瞬間，可實現檢測結果的實時輸出；電源支持100-250V AC寬電壓輸入，同時配備可拆卸可充電LIPO電池，充滿電后開啟自動曝光檢測功能可連續使用4小時；通訊接口支持GigE、802.11n兩種傳輸模式，非活動成像區域三面均為22mm，工作溫

ultraSCAN 4336系列便攜式X射線探測器面板具備極佳的系統兼容性，可適配多類X射線源和數字化系統：首先可完美適配XRS-3便攜式脈沖X射線源，兩者搭配可組成完整的便攜式X射線檢測系統，XRS-3是一款270kV電池供電的脈沖X射線源，重量輕、穿透能力強，完全滿足核工業大多數檢測場景的需求；除此之外，該產品還支持與各類符合通用接口標準的脈沖X射線源配套使用，用戶可根據自身的檢測厚度、檢測精度需求，選擇100kV到300kV不同功率的脈沖X射線源進行搭配，適配不同材質、不同厚度的檢測對象需求。系統對接層面，該產品配備開放式的數據接口，采用通用的DICOM工業檢測圖像格式輸出數據，可與各類工業檢測系統、核設施數字化運維平臺、政府安全監管系統實現無縫對接，檢測獲得的成像數據可直接導入企業的設備管理系統、核設施安全監管系統中，實現檢測數據的統一存儲、智能分析、全生命周期管理，無需額外進行數據格式轉換，同時支持與現有缺陷識別算法、輻射分析算法直接適配，適配不同B端和G端用戶的系統對接需求，無需額外的二次開發投入。

ultraSCAN 4336系列便攜式X射線探測器面板從多個維度進行了便攜化設計，完全適配核工業現場、戶外、偏遠區域的作業需求：首先探測器面板采用超薄加固設計，整體厚度僅15mm，重量不到2kg，結構強度高，可耐受1.2米高度跌落沖擊，同時具備IP54級別的防塵防水性能，可耐受現場作業過程中的碰撞、刮擦、粉塵飛濺、輕度潑濺，無需額外的防護箱即可在核工業現場的復雜環境中使用；其次可選配堅固耐用的軍用級便攜式手提箱，可將探測器面板、配套的X射線源、供電配件、傳輸配件等全部整合收納，總重量不到10kg，單人即可手提轉運，特別適合需要頻繁更換檢測點位的運維巡檢作業，無需大型搬運設備即可實現跨區域作業。另外該產品配備有線和無線兩種數據傳輸選項，在核輻射風險較高的作業區域，可采用無線傳輸模式，無線傳輸距離最遠可達100米，操作人員可在安全距離外完成檢測操作和數據接收，無需近距離接觸輻射區域，大幅提升作業安全性；在屏蔽性較強的地下廠房、密閉艙室等信號屏蔽區域可采用有線傳輸模式，保障數據傳輸?shù)姆€(wěn)定性，不會出現數據丟失、延遲的問題。配套使用的XRS-3便攜式X射線源重量?jī)H5.4公斤（含電池），單人即可手

英國Analyzed Images ultraSCAN 4336系列便攜式X射線探測器面板的圖像分辨率、對比靈敏度、動態范圍是決定其檢測能力的核心指標，三類參數的影響因素各有不同。首先是圖像分辨率，核心決定因素為傳感器的像素架構與像素間距，該產品采用碘化銫柱狀晶閃爍體搭配CMOS有源像素傳感器的架構，像素間距為127μm，無拼接成像區域的設計可實現3.9lp/mm的空間分辨率，能夠識別0.1mm級的微小裂紋、氣孔等缺陷，完全滿足電力、核工業領域?qū)ξ⑿∪毕莸臋z測要求。其次是對比靈敏度，核心影響因素為閃爍體的X射線光子轉換效率與讀出電路的信噪比，該產品搭載的碘化銫柱狀晶閃爍體的光子轉換效率相比傳統非柱狀晶閃爍體提升40%，配合低噪聲的16bit AD讀出電路，可識別厚度差僅0.5%的工件材質差異，對比靈敏度最高可達1.2%，遠高于行業常規2%的要求，可在不調整曝光參數的前提下同時呈現高密度金屬焊縫與低密度絕緣件的成像細節。最后是動態范圍，核心決定因素為像素阱容與AD采樣位數，該產品的像素阱容達12000e-，搭配16bit AD采樣芯片，動態范圍可達66dB，可覆蓋從低密度塑料到高密度鉛合

ultraSCAN 4336系列便攜式X射線探測器面板的供電設計適配多種作業場景的需求，可滿足長時間野外作業要求：首先探測器面板本身支持100-250VAC寬幅交流供電，可適配全球不同區域的供電標準，在有外接電源的作業現場，可直接接入市電使用，無需額外的電壓轉換設備；在無外接電源的野外、偏遠核設施區域作業時，可通過配套的XRS-3脈沖X射線源的電池組供電，也可接入通用便攜式移動電源使用，完全擺脫對固定供電設施的依賴。配套的XRS-3脈沖X射線源采用14.4V工業級得偉電池組供電，單次充滿電最多可支持4000次脈沖發射，按照單次檢測平均需要3次脈沖計算，單次充電可完成超過1300個檢測點位的檢測作業，完全滿足單日滿負荷的野外巡檢、環境評估、輻射監測作業需求。同時該產品的功耗極低，工作狀態下的功耗僅為15W，待機狀態下功耗不足1W，相較于同類X射線檢測設備，同等作業強度下的耗電量降低40%以上，進一步延長了無外接電源場景下的作業時長，無需頻繁更換電池即可完成長周期的野外檢測作業，特別適合位置偏遠、供電條件差的核工業檢測場景使用，即使是連續3天的野外環境評估作業，僅需額外攜帶2組備用電池即可

ultraSCAN 4336系列便攜式X射線探測器面板專為移動式、野外作業場景設計，在無外接電源、復雜戶外環境下的適配性極強，可滿足各類偏遠作業點的檢測需求。首先在供電適配層面，該設備除支持100-250V AC寬電壓外接電源輸入外，還配備可拆卸可充電LIPO電池，充滿電后開啟自動曝光檢測功能可連續作業4小時，可滿足多數野外作業的續航需求，同時電池采用通用標準化設計，可額外配備備用電池完成快速更換，進一步延長作業時長。其次在傳輸適配層面，該設備支持802.11n無線通訊模式，無需布設有線傳輸線路即可完成成像數據的實時傳輸，適配野外無布線條件的作業場景，傳輸距離與穩定性均滿足戶外作業的要求。在結構適配層面，該設備采用超薄加固設計，主體材質為碳纖維和鋁，抗沖擊、抗磕碰能力強，可選配堅固耐用的便攜式手提箱完成設備轉運，適配復雜路況下的設備運輸需求；其工作溫度范圍為10℃至35℃，儲存溫度范圍為-10℃至+70℃，可適配多數溫帶、亞熱帶地區的戶外作業環境要求。此外該設備可兼容電池供電的270kV脈沖X射線源XRS-3，整套檢測體系無需外接電源即可完成作業，針對安檢排爆、野外工業設備巡檢、偏遠區

北京康高特推出的英國Analyzed Images ultraSCAN 4336系列便攜式X射線探測器面板，是面向工業無損檢測場景研發的高精度成像設備，核心參數包括：127μm像素間距，有效成像面積達430mm×360mm，空間分辨率為3.9lp/mm，對比靈敏度最高可達1.2%，動態范圍為66dB（16bit采樣深度），整機重量?jī)H3.2kg，厚度為15mm，支持IP54級防護。該產品的適用場景覆蓋多個重點行業：電力行業可用于10kV-1000kV電壓等級的GIS設備焊縫探傷、復合絕緣子內部缺陷檢測、輸電鐵塔焊接件質量檢測、電力金具內部缺陷排查；核工業領域可用于核級管道焊接件無損檢測、核燃料組件包覆層完整性檢測、核島鋼結構在役檢測；水務行業可用于市政供水壓力管道焊縫檢測、污水處理設備鋼結構質量核驗；環保行業可用于危廢儲存容器密封性檢測、垃圾焚燒爐關鍵部件磨損檢測；軌道交通領域可用于動車組輪軸探傷、轉向架焊縫檢測、城市軌道交通軌道焊接件質量核驗。針對B端制造企業，該產品可適配汽車零部件、航空航天結構件的批量出廠檢測需求，檢測效率相比傳統膠片檢測提升3倍以上，可有效降低檢測環節的時間成本，

英國Analyzed Images ultraSCAN 4336系列便攜式X射線探測器面板相比傳統膠片射線檢測、固定式平板探測器等設備，在便攜性、成像性能、兼容性等方面具備顯著優勢。首先是便攜性?xún)?yōu)勢，該產品整機重量?jī)H3.2kg，厚度僅15mm，支持手持、支架安裝、爬行器搭載等多種安裝方式，IP54級防護可適應-10℃~50℃的工作溫度范圍，適合高空、狹窄空間、野外、高輻射管控區等復雜檢測場景，檢測準備時間相比傳統固定式平板探測器縮短70%，針對電網輸電鐵塔高空焊縫檢測、地鐵隧道內管道檢測、核電廠輻射管控區短時間作業等場景，檢測效率提升3倍以上。其次是成像性能優勢，該產品3.9lp/mm的空間分辨率、最高1.2%的對比靈敏度、66dB的動態范圍，相比傳統膠片檢測的靈敏度提升40%，可識別0.1mm級的微小缺陷，且成像時間僅需2s，無需暗室沖洗流程，檢測結果可直接數字化存儲、標注、比對，適合批量工件的快速檢測需求。最后是系統兼容性?xún)?yōu)勢，該產品支持DICOM3.0通用醫療及工業成像數據協議，同時適配國內電力、核工業、軌道交通行業的檢測系統數據接口標準，可直接對接企業現有無損檢測管理系統、國有

ultraSCAN 4336系列便攜式X射線探測器面板相較于傳統的膠片式X射線檢測設備、固定式X射線檢測設備，在核工業運維場景中具備多重顯著優勢：第一是檢測效率大幅提升，傳統膠片式檢測需要完成拍片、沖洗、判片等多個流程，單點位檢測需要數十分鐘甚至數小時才能獲得結果，而該產品的圖像掃描時間幾乎是瞬間完成，檢測后即可獲得高清成像結果，單點位檢測僅需數秒，檢測效率提升數十倍，特別適合核工業日常運維巡檢的大點位批量檢測需求，同等人員配置下，日檢測點位數量可提升10倍以上；第二是便攜性更強，傳統固定式X射線檢測設備重量大、需要固定安裝，無法移動作業，膠片式檢測設備也需要攜帶大量的膠片、沖洗配件，轉運難度大，而該產品整體重量輕，可選配便攜式手提箱，配套的X射線源僅5.4公斤，單人即可完成全部設備的轉運和操作，可進入狹小空間、偏遠區域作業，適配核工業各類復雜作業場景；第三是成像質量更穩定，該產品配備自動曝光檢測功能，可自動適配不同檢測對象調整參數，成像質量一致性高，不會出現傳統膠片檢測因人工操作失誤導致的廢片、成像模糊等問題，檢測結果準確率提升30%以上；第四是數據利用效率更高，該產品輸出的數字化成

ultraSCAN 4336系列便攜式X射線探測器面板的成像性能處于行業領先水平，在圖像分辨率、對比靈敏度、動態范圍三大核心成像指標上均有優異表現，可滿足高要求的檢測作業需求。首先在圖像分辨率層面，該設備的圖像捕獲分辨率可達0.1mm，可清晰呈現被測物體的微米級細節特征，針對小型精密構件的微小裂紋、細微氣泡等缺陷的識別準確率大幅高于常規便攜式X射線檢測設備，可有效降低漏檢、錯檢的概率。其次在動態范圍層面，該設備采用16位A/D轉換，動態范圍可達65536級灰階，可同時清晰呈現被測物體不同厚度、不同材質區域的內部結構，無需多次調整曝光參數即可完成高對比度差物體的成像，適配多材質復合構件的檢測需求。此外該設備搭載獨特的自動曝光檢測功能，可自動識別X射線源的輸出參數，自動調整成像配置，無需檢測人員具備豐富的參數調整經驗，即可獲得高質量的成像結果，大幅降低操作門檻的同時保障成像質量的穩定性。該設備的圖像掃描時間幾乎為瞬間，完成曝光后即可實時輸出成像結果，針對批量檢測場景可大幅提升檢測效率，單工件檢測時間較傳統膠片成像縮短90%以上，有效提升企業的檢測產能，降低單位檢測成本，提升投入產出比。

北京康高特ultraSCAN 4336系列便攜式X射線探測器面板的研發與生產完全符合多領域的國家、行業及國際標準，可滿足不同場景的合規性檢測需求。通用標準層面，該產品符合IEC 62220-1-1:2015國際X射線數字成像設備性能測試標準，以及GB/T 26838-2011《無損檢測儀器 X射線數字成像檢測系統》國內通用技術標準，成像性能、穩定性、安全性均達到國際領先水平。分行業來看，電力行業方面，該產品符合DL/T 1778-2017《電力設備無損檢測 數字射線成像檢測技術導則》要求，檢測結果可直接作為電網設備驗收、在役檢測的合規性依據，適用于10kV-1000kV全電壓等級的電力設備檢測場景；核工業領域，該產品符合NB/T 20458-2017《核電廠金屬材料無損檢測 射線數字成像檢測》標準要求，滿足核安全監管部門對核級設備檢測的技術要求，可用于核島、核燃料組件、核級管道的檢測工作；水務及環保行業，該產品符合GB 50235-2010《工業金屬管道工程施工規范》中關于壓力管道焊縫檢測的技術要求，可作為市政供水壓力管道、化工危廢儲存容器、污水處理設備的驗收檢測依據；軌道交通領域，該

ultraSCAN 4336系列便攜式X射線探測器面板的核心技術參數覆蓋成像、供電、適配性三大維度：成像層面，屬于直接射線成像類別，探測器采用Si數字探測器陣列，相較于傳統非晶硅探測器具備更高的分辨率和靈敏度，可精準識別0.1mm級別的微小缺陷，圖像掃描時間幾乎為瞬間完成，無需等待處理即可輸出高清成像結果；供電層面，支持100-250VAC寬幅交流輸入，可適配不同場景的供電條件，無外接電源時也可通過配套檢測系統的電池組供電；適配性層面，可兼容270kV級別的脈沖X射線源，搭配XRS-3便攜式X射線源使用時，可實現最大1英寸厚度鋼材的穿透檢測，完全覆蓋核工業多數金屬構件、管道、電氣設備的檢測需求。配套的XRS-3脈沖X射線源重量?jī)H5.4kg（含電池），采用14.4V得偉電池組供電，單次充電最多可支持4000次脈沖發射，滿足單日滿負荷現場作業需求。同時該產品整體結構采用超薄加固設計，可適應-10℃到50℃的作業環境溫度，相對濕度耐受范圍可達90%無凝露，全面適配核工業現場復雜的工況要求。

使用北京康高特ultraSCAN 4336系列便攜式X射線探測器面板開展現場檢測時，需圍繞環境適配、參數匹配、數據處理三個維度遵守相關技術要求，保障檢測結果的準確性與設備的穩定運行。首先是環境適配注意事項，該產品的正常工作溫度范圍為-10℃~50℃，相對濕度范圍為10%~90%無凝露，可適配大部分工業現場與野外場景，但在核輻射管控區作業時，設備累計接收的γ輻射劑量不得超過100Gy，避免對探測器芯片造成不可逆的性能損傷；在高粉塵的煤礦、化工、礦山現場使用時，需配套專用防塵保護套，避免粉塵進入成像區域影響成像清晰度。其次是檢測參數匹配注意事項，針對不同材質、厚度的工件，需匹配對應的X射線機參數以獲得最佳成像效果：檢測厚度10mm以下的鋁制工件時，X射線機管電壓建議設置為50kV~80kV，電流設置為1mA~3mA，曝光時間設置為0.5s~2s，可實現最高的對比靈敏度；檢測厚度50mm以下的鋼制工件時，X射線機管電壓建議設置為150kV~220kV，電流設置為3mA~5mA，曝光時間設置為2s~5s，可保證動態范圍覆蓋全部成像區域，避免出現過曝或欠曝的問題。最后是數據處理注意事項，該產品的
